摘要

本实用新型公开了一种造纸废水再生一体化组合设备，它包含预处理和膜过滤体系两部分。预处理体系由高凝集气浮池、一体化水解好氧反应器、二沉池、多介质过滤器、生物活性炭过滤器组成;膜过滤体系由超滤体系和反渗透组成。体系各部分经过管道连接，构成一个废水再生一体化组合设备。本实用新型的超滤浓缩水循环再利用，以水的回收率高为主要特征。具有成本低、处理水质安稳可靠、适用范围广、运转管理方便等特点。

         权利要求书

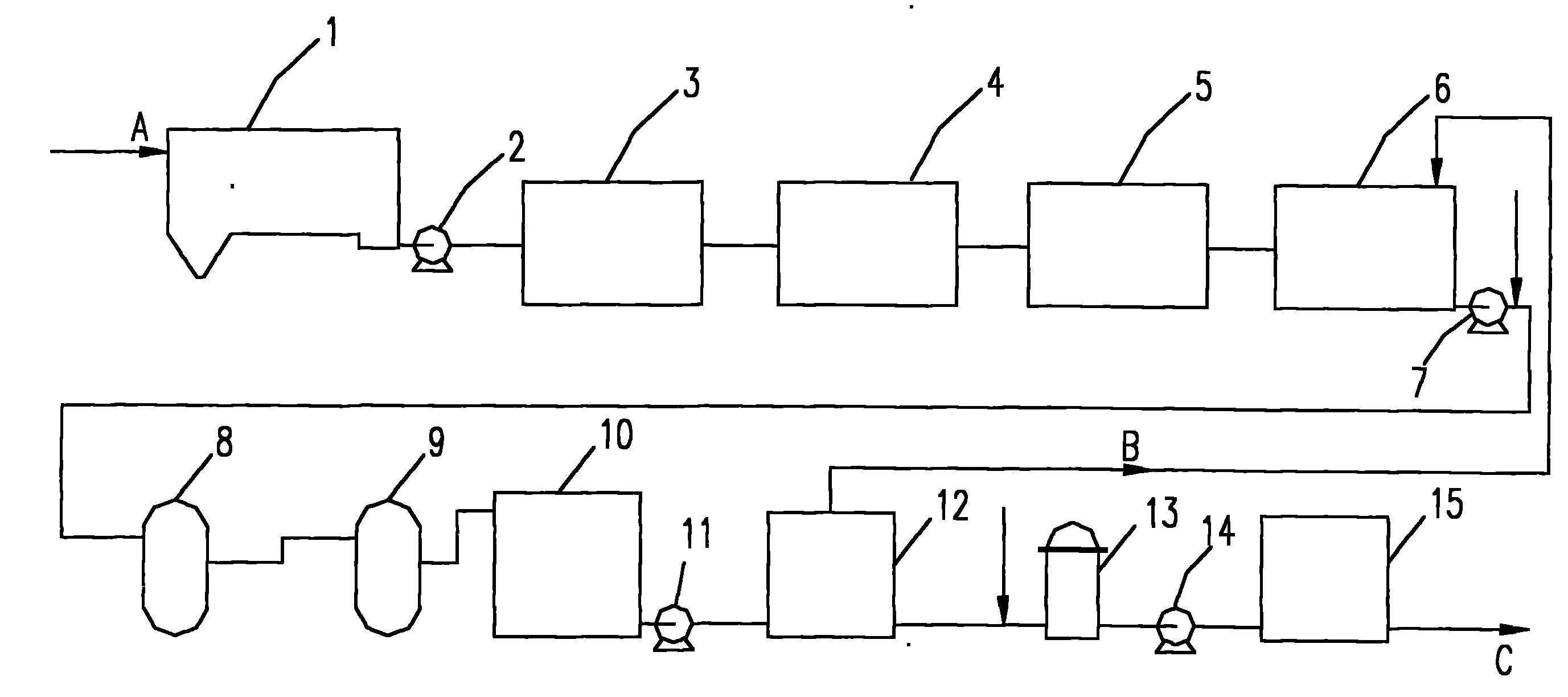

1、一种造纸废水再生一体化组合设备，包含集水池、预处理体系和 膜过滤体系，其特征在于，所述预处理体系由高凝集气浮池、一体化水解 好氧反应器、二沉池、调理池、多介质过滤器、生物活性炭过滤器组成; 所述膜过滤体系由超滤体系、保安过滤器与反渗透组成;上述各设备之间 顺次经过管道连接。

2、依据权利要求1所述的造纸废水再生一体化组合设备，其特征在 于：在所述预处理体系和膜过滤体系之间设有中心水箱。

3、依据权利要求1或2所述的造纸废水再生一体化组合设备，其特 征在于：所述超滤体系与所述调理池之间设有浓水回流管道。

说明书

造纸废水再生一体化组合设备

技术领域

本实用新型触及水资源再生一体化组合设备，尤其是一种对造纸废水 完成废水再生一体化组合设备。

背景技术

近年来，传统的造纸职业废水处理体系一般采用混凝、沉积、生物氧 化等工艺设备，出水到达国家《污水综合排放规范》(GB8978-1996)中 的三级规范，但在面临新的节能减排、流域治理的环保方针局势下，原有 的出水水质现已不能满足2008年开端执行的工业职业水污染物特别排放 限值及流域排污总量控制要求，传统工艺设备存在运转处理出水水质差、 回用率低一级缺陷，并且很多废水的外排势必将造成环境污染。因此改善废 水处理水质，进步水的循环利用率，削减水资源的消耗，完成工业废水的 资源化，是十分必要的。

创造内容

本实用新型的意图是处理造纸废水循环利用的问题，完成造纸废水资 源化。

本实用新型的意图是经过如下技术计划完成的：一种造纸废水再生一 体化组合设备，包含集水池、预处理体系和膜过滤体系，所述预处理体系 由高凝集气浮池、一体化水解好氧反应器、二沉池、调理池、多介质过滤 器、生物活性炭过滤器组成;所述膜过滤体系由超滤体系、保安过滤器与 反渗透组成;上述各设备之间顺次经过管道连接。

将废水收集到集水池中，然后废水由集水池提高泵提高至预处理系 统，经过生物处理、沉积以及各级过滤使得出水的水质浊度<0.2NTU， COD<20mg/L，到达膜过滤体系的进水要求;再打入膜过滤体系进行超滤 和反渗透处理，使得出水能够到达工业回用水规范。

本实用新型的进一步改善在于，在所述预处理体系和膜过滤体系之间 设有中心水箱。完善的预处理工艺措施，保证了出水到达膜过滤体系进水 要求。

本实用新型的进一步改善在于，所述超滤体系与所述调理池之间设有 浓水回流管道超滤浓水回到调理池循环再利用，进步了水的回收率，一起 减小了废水的排放量。
