摘要

本实用新型公开了一种纸厂废水净化设备，所述上盖设备在所述处理箱的顶端，所述上盖首端的两边设备有所述上夹块，所述处理箱首端顶部的两边设备有所述下夹块，且所述上夹块与所述下夹块在同一竖直面上，所述上夹块与所述下夹块之间设备有所述螺栓，所述处理箱的左边设备有所述进污口，所述处理箱的下外表设备在所述底座上，且所述底座的两边设备有所述固定块，所述底座的首端设备有所述箱门，所述处理箱的右侧设备有所述出水口，所述处理箱的首端设备有所述调查窗，所述处理箱的内壁上设备有所述设备槽，且所述设备槽有三个，所述设备槽平分别设备所述过滤网、所述滤板和所述活性炭吸附层，本实用新型运用简略，可通过调查窗调查处理状况。

　　权利要求书

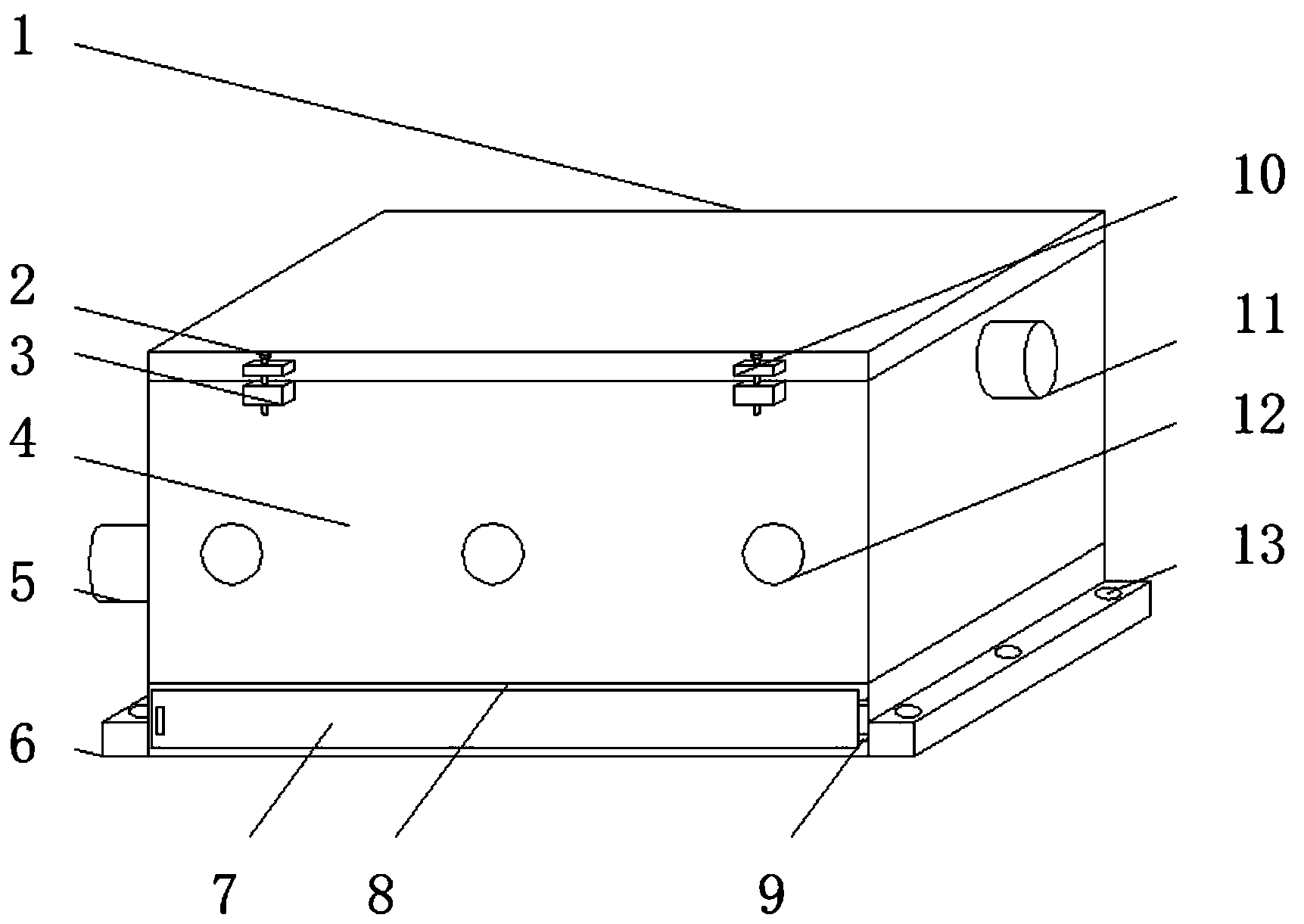

1.一种纸厂废水净化设备，包含上盖(1)、螺栓(2)、下夹块(3)、处理箱(4)、进污口(5)、固定块(6)、箱门(7)、底座(8)、铰链(9)、上夹块(10)、出水口(11)、调查窗(12)、固定孔(13)、密封垫(14)、过滤网(15)、滤板(16)、活性炭吸附层(17)、设备槽(18)、PH检测仪(19)、排污口(20)、阀门(21)、止回阀(22)、水泵(23)、电机(24)、PVC管(25)和盛液箱(26)，其特征在于：所述上盖(1)设备在所述处理箱(4)的顶端，所述上盖(1)首端的两边设备有所述上夹块(10)，所述处理箱(4)首端顶部的两边设备有所述下夹块(3)，且所述上夹块(10)与所述下夹块(3)在同一竖直面上，所述上夹块(10)与所述下夹块(3)之间设备有所述螺栓(2)，所述处理箱(4)的左边设备有所述进污口(5)，所述处理箱(4)的下外表设备在所述底座(8)上，且所述底座(8)的两边设备有所述固定块(6)，所述底座(8)的首端设备有所述箱门(7)，所述处理箱(4)的右侧设备有所述出水口(11)，所述处理箱(4)的首端设备有所述调查窗(12)，所述处理箱(4)的内壁上设备有所述设备槽(18)，且所述设备槽(18)有三个，所述设备槽(18)平分别设备所述过滤网(15)、所述滤板(16)和所述活性炭吸附层(17)，且所述滤板(16)的左边设备有所述过滤网(15)，所述滤板(16)的右侧设备有所述活性炭吸附层(17)，所述底座(8)内部的顶端设备有所述排污口(20)，所述排污口(20)有三个，且所述排污口(20)上设备有所述阀门(21)，所述排污口(20)与所述处理箱(4)相连，所述底座(8)内部的右侧设置有所水泵(23)，且所述水泵(23)的左边设备有所述电机(24)，所述电机(24)与所述水泵(23)相连，所述电机(24)与所述水泵(23)设置在所述盛液箱(26)的上外表，所述水泵(23)与所述盛液箱(26)之间设置有所述PVC管(25)，所述盛液箱(26)设备在所述底座(8)中。

2.依据权利要求1所述的一种纸厂废水净化设备，其特征在于：所述处理箱(4)与所述箱门(7)之间设备有所述铰链(9)。

3.依据权利要求1所述的一种纸厂废水净化设备，其特征在于：所述上盖(1)与所述处理箱(4)之间设备有所述密封垫(14)。

4.依据权利要求1所述的一种纸厂废水净化设备，其特征在于：所述固定块(6)上设置有所述固定孔(13)。

5.依据权利要求1所述的一种纸厂废水净化设备，其特征在于：所述处理箱(4)的右侧设备有所述PH检测仪(19)。

6.依据权利要求1所述的一种纸厂废水净化设备，其特征在于：所述水泵(23)与所述处理箱(4)之间设置有所述止回阀(22)。

说明书

纸厂废水净化设备

技能领域

本实用新型触及一种废水净化设备，详细为一种纸厂废水净化设备。

背景技能

现在，现有的纸厂废水净化设备不具有对其中的酸碱进行中和的功能，易形成净化后排出的水具有必定的腐蚀性，形成环境污染。

因此，需求规划一种纸厂废水净化设备来处理此类问题。

实用新型内容

本实用新型的意图在于供给一种纸厂废水净化设备，以处理上述布景技能中提出的问题。

为实现上述意图，本实用新型供给如下技能计划：一种纸厂废水净化设备，包含上盖、螺栓、下夹块、处理箱、进污口、固定块、箱门、底座、铰链、上夹块、出水口、调查窗、固定孔、密封垫、过滤网、滤板、活性炭吸附层、设备槽、PH检测仪、排污口、阀门、止回阀、水泵、电机、PVC管和盛液箱，所述上盖设备在所述处理箱的顶端，所述上盖首端的两边设备有所述上夹块，所述处理箱首端顶部的两边设备有所述下夹块，且所述上夹块与所述下夹块在同一竖直面上，所述上夹块与所述下夹块之间设备有所述螺栓，所述处理箱的左边设备有所述进污口，所述处理箱的下外表设备在所述底座上，且所述底座的两边设备有所述固定块，所述底座的首端设备有所述箱门，所述处理箱的右侧设备有所述出水口，所述处理箱的首端设备有所述调查窗，所述处理箱的内壁上设备有所述设备槽，且所述设备槽有三个，所述设备槽平分别设备所述过滤网、所述滤板和所述活性炭吸附层，且所述滤板的左边设备有所述过滤网，所述滤板的右侧设备有所述活性炭吸附层，所述底座内部的顶端设备有所述排污口，所述排污口有三个，且所述排污口上设备有所述阀门，所述排污口与所述处理箱相连，所述底座内部的右侧设置有所水泵，且所述水泵的左边设备有所述电机，所述电机与所述水泵相连，所述电机与所述水泵设置在所述盛液箱的上外表，所述水泵与所述盛液箱之间设置有所述PVC管，所述盛液箱设备在所述底座中。

进一步的，所述处理箱与所述箱门之间设备有所述铰链。

进一步的，所述上盖与所述处理箱之间设备有所述密封垫。

进一步的，所述固定块上设置有所述固定孔。

进一步的，所述处理箱的右侧设备有所述PH检测仪。

进一步的，所述水泵与所述处理箱之间设置有所述止回阀。

与现有技能比较，本实用新型的有利效果是：本实用新型运用简略，可通过调查窗调查处理状况，同时该种纸厂废水净化设备上的上夹块、下夹块和螺栓的规划便于上盖与处理箱的卡死，避免上盖被水压掀起，PH检测仪的规划便于体系检测处理箱内部的酸碱值和体系依据酸碱值操控电机作业，从而操控处理箱内部的酸碱平衡，避免了具有腐蚀性液体的流出，降低了其对环境的损坏，调查窗的规划便于检查处理箱的内部状况。
