摘要

本发明公开了一种造纸化工污水处理设备，包含底座、驱动电机、圆柱套筒、弹性支架a、过滤片、气泵、弹性支架b、空心钢管、输气管和贮存箱，所述底座左端内腔中固定设备有驱动电机，所述驱动电机转轴上套装有圆柱套筒，所述圆柱套筒上下两头外壁均笔直设备有弹性支架a。本发明经过设有底座、驱动电机、圆柱套筒、弹性支架a、过滤片、气泵、弹性支架b、空心钢管、输气管、贮存箱和排管，驱动电机运转可带动过滤片在污水中将固体物质循环捞起，而气泵可运送压缩空气从空心钢管中喷出，将过滤片内固体物质吹送至排管内，可循环高效的将集水池内污水中有机物、悬浮物等污染物质剔出会集堆存处理，较为实用，适合广泛推广与运用。

　　权利要求书

1.一种造纸化工污水处理设备，包含底座(1)、驱动电机(2)、圆柱套筒(3)、弹性支架a(4)、过滤片(5)、气泵(6)、弹性支架b(7)、空心钢管(8)、输气管(9)和贮存箱(10)，其特征在于：所述底座(1)左端内腔中固定设备有驱动电机(2)，所述驱动电机(2)转轴上套装有圆柱套筒(3)，所述圆柱套筒(3)上下两头外壁均笔直设备有弹性支架a(4)，所述弹性支架a(4)结尾设备有过滤片(5)，所述底座(1)右端设备有气泵(6)，所述底座(1)上端左边笔直设备有弹性支架b(7)，所述弹性支架b(7)上端置有空心钢管(8)，所述气泵(6)输气端经过设备有输气管(9)与空心钢管(8)右侧管口连接，所述贮存箱(10)上端设备有排管(11)。

2.依据权利要求1所述的造纸化工污水处理设备，其特征在于：所述排管(11)外壁开设有孔槽(12)，所述孔槽(12)内设备有透气网(13)。

3.依据权利要求1所述的造纸化工污水处理设备，其特征在于：所述弹性支架b(7)顶端设备有固定环(14)，所述空心钢管(8)插接在固定环(14)内，所述固定环(14)外壁开设有螺纹孔槽a(15)，所述螺纹孔槽a(15)内旋接有固定螺栓a(16)。

4.依据权利要求1所述的造纸化工污水处理设备，其特征在于：所述圆柱套筒(3)上下两侧外壁均开设有螺纹孔槽b(17)，所述螺纹孔槽b(17)内旋接有固定螺栓b(18)。

5.依据权利要求1所述的造纸化工污水处理设备，其特征在于：工作方法为：运用时，贮存箱(10)与底座(1)分别架设在污水集水池两头，底座(1)左端内腔中的驱动电机(2)通电运转可带转轴上的圆柱套筒(3)滚动，圆柱套筒(3)滚动可使其外壁弹性支架a(4)带动结尾过滤片(5)在污水中将固体物质循环捞起，一起底座(1)右端气泵(6)运转可经过输气管(9)运送压缩空气从弹性支架b(7)上端的空心钢管(8)中喷出，将过滤片(5)内捞起的固体物质吹送至排管(11)内，固体物质从排管(11)内落入下端贮存箱(10)会集存储，而流入排管(11)内的压缩空气可从排管(11)外壁孔槽(12)内散出。

说明书

造纸化工污水处理设备

技能领域

本发明涉及造纸化工设备技能领域，特别涉及一种造纸化工污水处理设备。

背景技能

目前造纸化工污水的处理难度很大，处理造纸化工污水已成为世界性难题，这些污水中含有的很多有机物、悬浮物等污染物质，在造纸化工污水处理过程中，很难会集除掉，一般都是会集引流到集水池内进行沉淀和运用网状物过滤，其作用不是很高，也有企业运用处理设备进行处理，但这些设备成本较高，往往除污还不完全，因而，咱们提出一种造纸化工污水处理设备。

发明内容

本发明的首要意图在于提供一种造纸化工污水处理设备，经过设有底座、驱动电机、圆柱套筒、弹性支架a、过滤片、气泵、弹性支架b、空心钢管、输气管、贮存箱和排管，驱动电机运转可带动过滤片在污水中将固体物质循环捞起，而气泵可运送压缩空气从空心钢管中喷出，将过滤片内固体物质吹送至排管内，结构简略，操作便利，可循环高效的将集水池内污水中有机物、悬浮物等污染物质剔出会集堆存处理，可以有用处理布景技能中的问题。

为实现上述意图，本发明采纳的技能方案为：

一种造纸化工污水处理设备，包含底座、驱动电机、圆柱套筒、弹性支架a、过滤片、气泵、弹性支架b、空心钢管、输气管和贮存箱，所述底座左端内腔中固定设备有驱动电机，所述驱动电机转轴上套装有圆柱套筒，所述圆柱套筒上下两头外壁均笔直设备有弹性支架a，所述弹性支架a结尾设备有过滤片，所述底座右端设备有气泵，所述底座上端左边笔直设备有弹性支架b，所述弹性支架b上端置有空心钢管，所述气泵输气端经过设备有输气管与空心钢管右侧管口连接，所述贮存箱上端设备有排管。

进一步的，所述排管外壁开设有孔槽，所述孔槽内设备有透气网。

进一步的，所述弹性支架b顶端设备有固定环，所述空心钢管插接在固定环内，所述固定环外壁开设有螺纹孔槽a，所述螺纹孔槽a内旋接有固定螺栓a。

进一步的，所述圆柱套筒上下两侧外壁均开设有螺纹孔槽b，所述螺纹孔槽b内旋接有固定螺栓b。

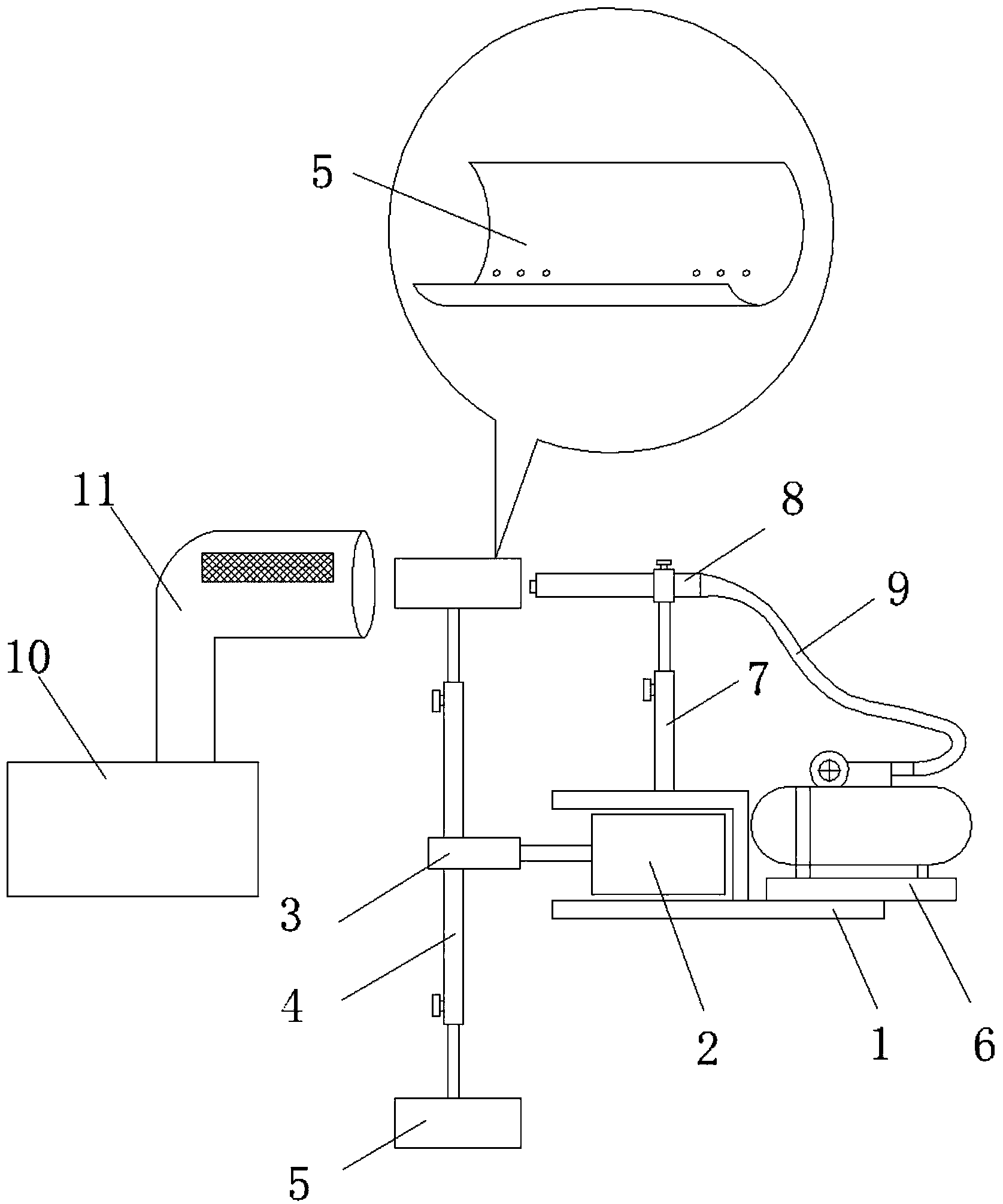

工作方法：运用时，贮存箱10与底座1分别架设在污水集水池两头，底座1左端内腔中的驱动电机2通电运转可带转轴上的圆柱套筒3滚动，圆柱套筒3滚动可使其外壁弹性支架a4带动结尾过滤片5在污水中将固体物质循环捞起，一起底座1右端气泵6运转可经过输气管9运送压缩空气从弹性支架b7上端的空心钢管8中喷出，将过滤片5内捞起的固体物质吹送至排管11内，固体物质从排管11内落入下端贮存箱10会集存储，而流入排管11内的压缩空气可从排管11外壁孔槽12内散出。

与现有技能相比，本发明具有如下有益作用：

本发明的造纸化工污水处理设备，经过设有底座、驱动电机、圆柱套筒、弹性支架a、过滤片、气泵、弹性支架b、空心钢管、输气管、贮存箱和排管，驱动电机运转可带动过滤片在污水中将固体物质循环捞起，而气泵可运送压缩空气从空心钢管中喷出，将过滤片内固体物质吹送至排管内，结构简略，操作便利，可循环高效的将集水池内污水中有机物、悬浮物等污染物质剔出会集堆存处理。
