本实用新型归于污水水处理设备，是一种造纸废水过滤纸浆浓缩接连收回机，亦可用于其它职业污水初级处理。主要由多边棱台旋转网体，多点喷水清洗管及机座组成。由装有聚酯滤网的多边棱台机身与轴承座、联轴器和减速机联接构成旋转滤网体，其中心轴线与水平面有必定歪斜视点，而网体的下棱线与水平面有必定的负视点。其规划奇妙，结构简略，出资省，成本低，能耗及保护费用低，纸浆收回率可达 90%以上。

​

　　权利要求书

1、一种造纸废水过滤纸浆浓缩接连收回机，其特征在于：

a)、由装有聚酯滤网(7)的多边棱台机身(6)与轴承座(8)，联轴器(2)和减速机(1)联接构成旋转滤网体;

b)、旋转滤网体的小端经过前撑架(4)和前机座(3)固定在底座(14)上，而大端则通往后机座(9)固定在底座(14)上;

c)、旋转滤网体大端部设有缓冲腔(11)，与小端出口对应的下方有一个固定在底座(14)上的纸浆收回斗(13);

d)、在前机座(3)和后机座(9)之间于网体上方装置有多点喷水清洗管(5);

e)、旋转滤网体的中心轴线与水平面有必定歪斜视点，而网体的下棱线与水平面有必定的负视点。

说明书

本实用新型归于污水处理设备，是一种造纸废水过滤纸浆浓缩接连收回机。

已有的造纸废水处理收回设备中，微滤机纸浆过滤和浓缩不能同步进行，并且设备价格昂贵(约为5-12万元/台)，运转保护杂乱;采用土法纸浆收回的水淋筛，其效率很低，仅能收回废水中1/3-1/5的纸浆，并且占地面积大，工人劳动条件差。

鉴于已有技能中存在的上述问题，本实用新型的意图在于，提供一种造纸废水过滤纸浆浓缩接连收回机，经过歪斜的多边棱台滤网旋转结构和大端进水的奇妙规划实现主动滤水和接连浓缩收回纸浆的意图，本实用新型实用高效，结构简略，设备及保护费用低，出资省。

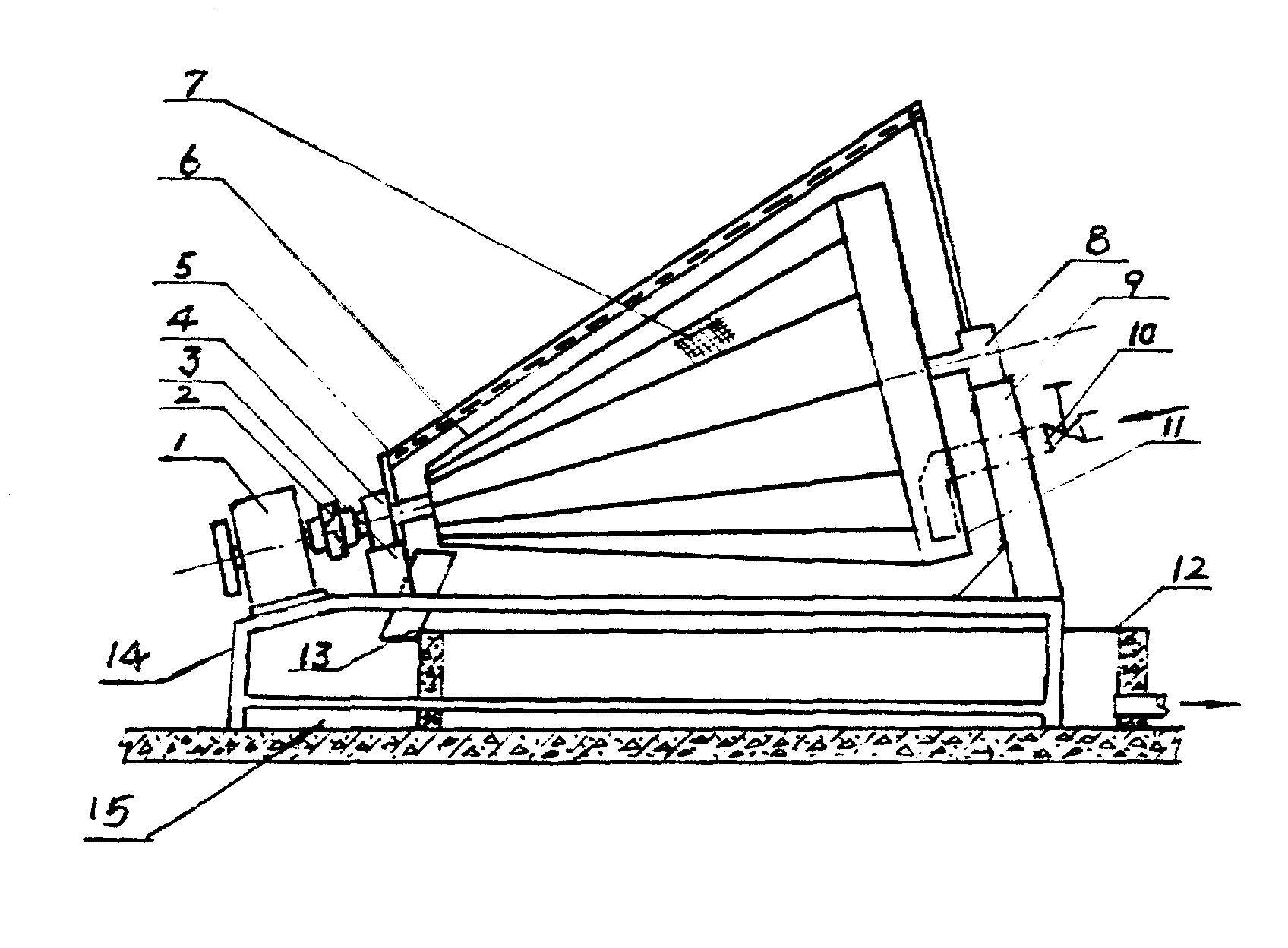

本实用新型的详细结构结合附图进行说明。附图为本实用新型的结构示意图，其详细结构是：由装有聚酯滤网(7)的多边棱台机身(6)与轴承座(8)，联轴器(2)和减速机(1)联接构成旋转滤网体;旋转滤网体的小端经过前撑架(4)和前机座(3)固定在底座(14)上，而大端则通往后机座(9)固定在底座(14)上;旋转滤网体大端设有缓冲腔(11)，以缓冲进口管(10)进来的水头对网体的冲击;废水进口管(10)可装置在墙上或适当位置，其出水端应直接伸入缓冲腔(11);与滤网体小端出口相对应的下方有一个固定在底座(14)上的纸浆收回斗(13)，经滤网过滤浓缩后的纸浆即由此

排入纸浆寄存槽(15)，而经过滤的水则直接落入滤水寄存池(12);在前机座(3)和后机座(9)之间于网体上方还装置有多点喷水清洗管(5)，对网体作不定期的清洗。本实用新型规划中使旋转滤网体的中心轴线与水平面有必定歪斜视点，而网体的下棱线与水平面有必定的负视点。

本实用新型在使用时，造纸废水由入水管(10)进入旋转滤网体的缓冲腔(11)，缓冲后进入旋转网体，随着滤网机身的不断旋转，大部份废水经聚酯网滤出，沿网体下部排入滤水寄存池(12)，很多纸浆纤维则被留在网体内，随网体的旋转产生的摩擦力及纤维自身的重力效果下，使之不断堆积并向小端移动，同时继续滤水，最终，被接连浓缩的纸浆经过纸浆收回斗(13)排入纸浆寄存槽(15)，而多点喷水清洗管可对网体不定期清洗，以确保网体的滤网疏通。本实用新型是一种机械的接连主动过滤、浓缩、排渣的高效固液分离处理设备，对其他职业的工业污水初级处理相同适用。

与已有技能相比，本实用新型规划奇妙，结构简略，纸浆收回率可达90%以上，出资比微滤机省1/3-1/2，电机功率较小，故在到达高效收回纤维的同时，下降了设备费用，下降能耗，节省保护费用。社会效益和经济效益显著。
