摘要

本创造公开了一种工厂化水产饲养废水归纳处理办法及处理体系。用于工厂化水产饲养的废水处理。将工厂化饲养池底部富含粪便和氨等代谢产品以及剩下饲料的废水运送到斜板沉积器，粒径较大的粪便和剩下饲料沉积在沉积区，接着由机械过滤器将粒径较小的粪便和剩下饲料阻拦在过滤前区，废水再进入以硝化细菌为介质的生物滤器，使用硝化细菌将氨转化为硝酸盐，废水再回流至饲养池循环使用，斜板沉积器沉积区和机械过滤器过滤前区堆集的粪便和剩下饲料以及生物滤器底部堆集的絮凝物和沉积物定时运送到以水培草类植物为介质的植物滤器，循环灌溉水培草类植物以完结固体物的阻拦和硝酸盐、磷盐等的吸收等深度处理，并定时回流对机械过滤器进行反冲刷。

　　权利要求书

1、一种工厂化水产饲养废水归纳处理办法，其特征在于：将工厂化饲养池 底部富含粪便和氨等代谢产品以及剩下饲料的废水运送到斜板沉积器，在重力 作用下废水中粒径较大的粪便和剩下饲料沉积在斜板沉积器底部即沉积区，接 着由机械过滤器将粒径较小的粪便和剩下饲料阻拦在过滤前区，废水再进入以 硝化细菌为介质的生物滤器，使用硝化细菌将废水中的氨转化为无毒性的硝酸 盐，完结处理的废水再回流至饲养池循环使用，斜板沉积器的沉积区和机械过 滤器的过滤前区堆集的粪便和剩下饲料以及生物滤器底部堆集的絮凝物和沉积 物定时运送到以水培草类植物为介质的植物滤器，循环灌溉水培草类植物以完 成固体物的阻拦和硝酸盐、磷盐等的吸收等深度处理，并定时回流对机械过滤 器进行反冲刷。

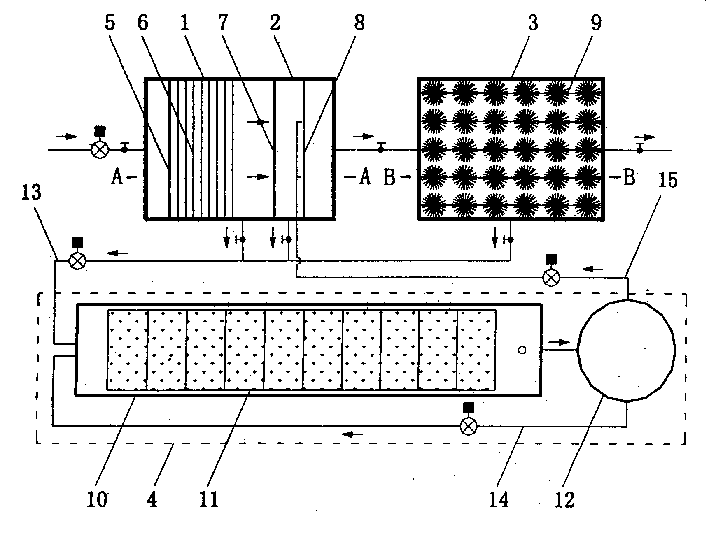

2、用于权利要求1所述的一种工厂化水产饲养废水归纳处理办法的处理系 统，其特征在于：包含内装有斜板沉积器(1)和机械过滤器(2)的处理池，生物滤 器(3)，植物滤器(4);

1)处理池：斜板沉积器(1)从左至右顺次包含与处理池顶部平齐下部悬空的 入流挡板(5)，与低于处理池顶部而下部悬空的、数块平行排列的斜板(6)、与处 理池顶部平齐、上方开孔的出流挡板(7)，出流挡板(7)底部、处理池左旁边面与处 理池底面构成歪斜沉积区;底面与歪斜沉积区最高处齐平、内装有滤网(2)的机 械过滤器(2);

2)生物滤器(3)：内装有以硝化细菌为介质的数串塑料线状滤料(9);

3)植物滤器(4)：包含必定坡度歪斜的培养槽(10)，内放置培养有牧草的育 苗盘(11)，污液灌溉管路(14)两头别离与培养槽(10)高端和废水桶(12)衔接;培养 槽(10)低端和废水桶(12)衔接;

4)斜板沉积器(1)一端经控制阀、带继电器的水泵与工厂化饲养池底部连 接;斜板沉积器(1)底部的歪斜沉积区、机械过滤器(2)底部和生物滤器(3)别离经 控制阀与接有继电器和水泵的污液运送管路(13)接到植物滤器(4)的培养槽(10) 高端;植物滤器(4)的废水桶(12)经接有继电器和水泵的清水回流管路(15)与机械 过滤器(2)的过滤前区联接;生物滤器(3)两头别离经控制阀与机械过滤器(2)的过 滤后区和工厂化饲养池衔接。

3、依据权利要求2所述的一种工厂化水产饲养废水归纳处理办法的处理系 统，其特征在于：植物滤器(4)的育苗盘(11)内培养的牧草为高羊茅或多年生黑麦 草或多花黑麦草。

说明书

工厂化水产饲养废水归纳处理办法及处理体系

技能领域

本创造涉及废水处理办法，尤其是涉及一种工厂化水产饲养废水归纳处理 办法及处理体系。

背景技能

水产饲养是农业出产的重要组成部分，在现代科技的支撑下，水产饲养有 望成为继培养业之后的第二大食物产业。水产饲养的开展遭到了很多要素的制 约。水产饲养首要由对水环境的调控所组成，充足的、符合要求的水源对各种 饲养必不可少，水质影响着饲养生物的繁殖、成长乃至生计。当前，水资源不 足和水污染问题已成为许多国家和地区一起面对的政治、社会、经济和重要科 学技能问题，对于开展中国家，形势愈加严峻。我国已被列为全世界人均水资 源13个贫水国之一，尤其是华北及西北的一些地区，水资源缺少已非常严重， 河流断流和污染现象较为普遍(全国82%的江河、湖泊已遭到不同程度的污染)。

事实上，水产饲养也是环境的污染源之一。现代的饲养业越来越趋于集约 化，大量的饲料、肥料及化学药品被投入水体。单一品种的饲养模式、不合理 喂饲形成的过剩饲料以及代谢产品，都给饲养水体带来巨大的压力，超过了一 般饲养所依靠的天然净化生态体系的代谢才能，导致大量有机物不能完全分化 而累积于水底，短时间会形成水体中氨、硫化氢等有毒气体过多及一些致病菌 的大量繁殖，从而使水质逐渐恶化，乃至引起饲养生物逝世。

自80年代中期以来，可继续开展思想在全球传达，备受世界各国的关注， 已成为当今世界农业开展的首要潮流和方向。一些同农业和环境相关的世界组 织，都把可继续农业的研讨和开展作为优先支撑的项目。我国目前处于由传统 农业向现代化农业改变时期，国内学者对生态农业、可继续农业、农业开展等 问题宣布了大量的论述。可继续开展是社会、经济开展和资源、环境相互协调、 相互促进的重要确保，其含义首要包含维护生态环境、合理使用资源、技能适 当、经济可行等内容。

传统的饲养办法由于技能和办理问题，已越来越暴露出不可继续出产的局 限性，不但自身遭到暴发性流行病的困扰，出产效益的继续性得不到确保，而 且还存在破坏生态环境和浪费资源(水、饵料等)等弊端。怎么对旧的出产方 式进行改革，在有限的资源条件下，进一步进步水产饲养出产水平，同时又保 护和改善生态环境，实现可继续开展，是现代水产饲养所面对的最严峻的挑战。

与传统饲养办法相比，以高密度为特征的工厂化水产饲养模式在资源需求、 环境维护、出产才能等方面具有显着优势，已成为越来越多国家实现可继续发 展的挑选。但高的能量投入必定导致废水量的添加，假如这些体系的废弃物不 加节制的向外界环境排放，也必定导致水资源环境的恶化。单一的水处理技能 往往无法完全处理废水中的多种污染物，需要由多种水处理技能组合而成的水 处理体系对废水进行处理以实现重复使用，饲养体系所选用的水处理体系也直 接决议了饲养体系的出产才能。优良的水处理体系不只要能够完结对废水中绝 大多数污染物的净化，并且要尽量下降运转本钱，便于办理，安全可靠。好的 体系应尽量简化，减少对复杂机械体系和自动控制体系的依靠，选用技能含量 较低的工程技能反而更能进步体系的可靠性。由于立法的日益严厉以及对饲养 密度的苛求，发达国家的水处理体系日趋复杂化，但不利的要素是这样的技能 出产的单位产量的本钱事实上在逐渐添加，也极大限制了该技能在中国等开展 中国家的应用。经济可行、安全高效的废水处理体系的研讨和打破是工厂化水 产饲养在我国推行和应用的关键。

创造内容

为了处理工厂化水产饲养中废水处理体系复杂化、本钱高、难办理等技能 问题，本创造的意图在于提供一种工厂化水产饲养废水归纳处理办法及处理系 统，使用以简略的斜板沉积器、机械过滤器、以硝化细菌为介质的生物滤器和 以水培草类植物为介质的植物滤器组成的机械—细菌—草集成体系来归纳处理 工厂化水产饲养废水。

本创造处理其技能问题所选用的技能计划是：

一、本创造的处理办法：

将工厂化饲养池底部富含粪便和氨等代谢产品以及剩下饲料的废水运送到 斜板沉积器，在重力作用下废水中粒径较大的粪便和剩下饲料沉积在斜板沉积 器底部即沉积区，接着由机械过滤器将粒径较小的粪便和剩下饲料阻拦在过滤 前区，废水再进入以硝化细菌为介质的生物滤器，使用硝化细菌将废水中的氨 转化为无毒性的硝酸盐，完结处理的废水再回流至饲养池循环使用，斜板沉积 器的沉积区和机械过滤器的过滤前区堆集的粪便和剩下饲料以及生物滤器底部 堆集的絮凝物和沉积物定时运送到以水培草类植物为介质的植物滤器，循环灌 溉水培草类植物以完结固体物的阻拦和硝酸盐、磷盐等的吸收等深度处理，并 定时回流对机械过滤器进行反冲刷。

二、本创造的处理体系：

本创造包含内装有斜板沉积器和机械过滤器的处理池，生物滤器，植物滤 器;

1)处理池：斜板沉积器从左至右顺次包含与处理池顶部平齐下部悬空的入 流挡板，与低于处理池顶部而下部悬空的、数块平行排列的斜板、与处理池顶 部平齐、上方开孔的出流挡板，出流挡板底部、处理池左旁边面与处理池底面形 成歪斜沉积区;底面与歪斜沉积区最高处齐平、内装有滤网的机械过滤器;

2)生物滤器：内装有以硝化细菌为介质的数串塑料线状滤料;

3)植物滤器：包含必定坡度歪斜的培养槽，内放置培养有牧草的育苗盘， 污液灌溉管路两头别离与培养槽高端和废水桶衔接;培养槽低端和废水桶衔接;

4)斜板沉积器一端经控制阀、带继电器的水泵与工厂化饲养池底部衔接; 斜板沉积器底部的歪斜沉积区、机械过滤器底部和生物滤器别离经控制阀与接 有继电器和水泵的污液运送管路接到植物滤器的培养槽高端;植物滤器的废水 桶经接有继电器和水泵的清水回流管路与机械过滤器的过滤前区联接;生物滤 器两头别离经控制阀与机械过滤器的过滤后区和工厂化饲养池衔接。

植物滤器的育苗盘内培养的牧草为高羊茅或多年生黑麦草或多花黑麦草。

本创造具有的有益的作用是：

1.整个水处理体系所选用的斜板沉积器、机械过滤器、以硝化细菌为介质 的生物滤器和以水培草类植物为介质的植物滤器均为简略实用的水处理技能， 对办理人员的要求较低，易办理，但满意了工厂化水产饲养废水处理的一般要 求，能完全处理废水中的污染物，到达循环使用的要求;

2.废水中粪便和剩下饲料等难处理的污染物经过简略的斜板沉积器和机械 过滤器加以会集，去除了粪便和剩下饲料等污染物的废水进入生物滤器后对硝 化细菌的压力大大减轻，利于硝化细菌的繁殖及其活性的保持，从而确保较高 的硝化效率;

3.会集在斜板沉积器的沉积区和机械过滤器的过滤前区的粪便和剩下饲料 以及生物滤器底部堆集的絮凝物和沉积物定时运送到以水培草类植物为介质的 植物滤器，循环灌溉水培草类植物以完结固体物的阻拦和硝酸盐、磷盐等的吸 收等深度处理，不需排放，不会污染外界环境;

4.在植物滤器完结深度处理后的废水定时回流对机械过滤器进行反冲刷， 节省了频繁反冲刷所需的用水和人力。
