摘要
本实用新型供给一种饲养污水预处理设备，包含污水箱，所述污水箱的下部设有出水管，所述污水箱内上部设有一水平设置的运送筒，其间所述运送筒的两头别离贯穿污水箱两边的侧面，且所述运送筒坐落污水箱内的下半部筒壁上开设有若干出水孔;所述运送筒接近左端筒壁上部衔接有进水管，其间所述进水管另一端伸出污水箱外;所述运送筒接近右端的下部设有排污管;所述运送筒内部中心方位滚动衔接有一根水平设置的转轴;所述污水箱的右侧壁上固定衔接有集污箱;所述运送筒上设有一个反冲刷组织。本实用新型能够将饲养污水中的粪便预先分离出来。并且在后期能够对运送筒进行冲刷保护。
权利要求书

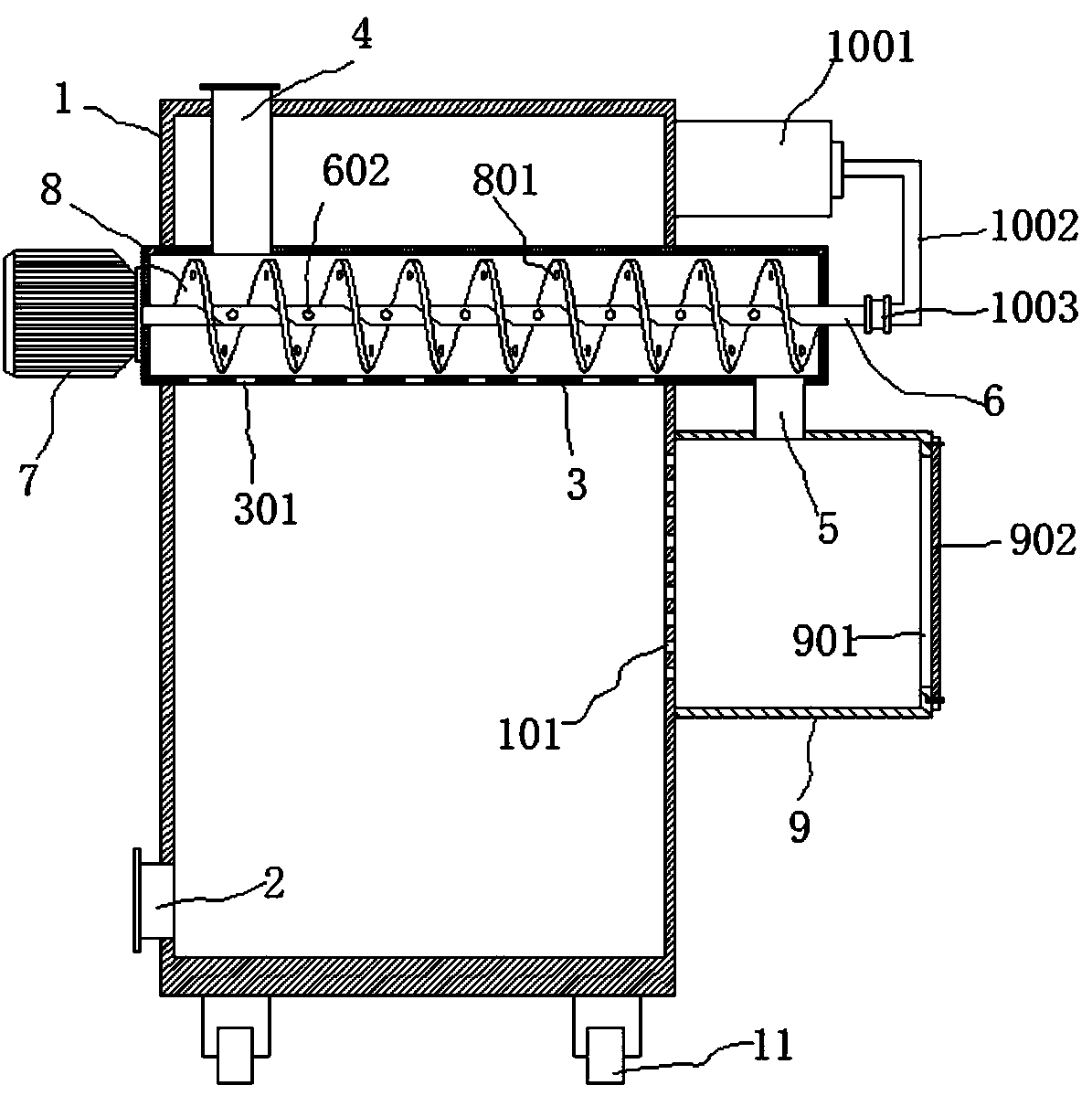

1.一种饲养污水预处理设备，包含污水箱(1)，所述污水箱(1)的下部设有出水管(2)，其特征在于：所述污水箱(1)内上部设有一水平设置的运送筒(3)，其间所述运送筒(3)的两头别离贯穿污水箱(1)两边的侧面，且所述运送筒(3)坐落污水箱(1)内的下半部筒壁上开设有若干出水孔(301);所述运送筒(3)接近左端筒壁上部衔接有进水管(4)，其间所述进水管(4)另一端伸出污水箱(1)外;所述运送筒(3)接近右端的下部设有排污管(5);所述运送筒(3)内部中心方位滚动衔接有一根水平设置的转轴(6)，其间所述转轴(6)的左端与一固定衔接在运送筒(3)左端的电机(7)传动衔接，且所述转轴(6)的轴壁上固定衔接有螺旋叶片(8);所述污水箱(1)的右侧壁上固定衔接有集污箱(9);所述集污箱(9)的上部与排污管(5)的下端衔接;所述污水箱(1)与集污箱(9)的衔接面上开设有回水孔(101);所述运送筒(3)上设有一个反冲刷组织。
2.依据权利要求1所述的一种饲养污水预处理设备，其特征在于：所述反冲刷组织包含高压水泵(1001)和衔接在高压水泵(1001)输出端的衔接管(1002);所述转轴(6)的右端贯穿运送筒(3)的右壁，且所述转轴(6)内部开设有一个轴向设置的通道(601);所述衔接管(1002)的另一端经过旋转接头(1003)与所述转轴(6)的右端衔接;所述转轴(6)坐落运送筒(3)内的轴壁上开设有一排冲水孔(602)，其间所述冲水孔(602)与通道(601)连通。
3.依据权利要求2所述的一种饲养污水预处理设备，其特征在于：所述集污箱(9)的右侧面上开设有清污口(901);所述清污口(901)上经过螺钉固定安装有盖板(902)。
4.依据权利要求3所述的一种饲养污水预处理设备，其特征在于：所述螺旋叶片(8)上也开设有若干通孔(801)。
5.依据权利要求4所述的一种饲养污水预处理设备，其特征在于：所述污水箱(1)的下部设有滚轮(11)。
说明书
一种饲养污水预处理设备
技术领域
本实用新型触及污水处理设备技术领域，特别地，触及一种饲养污水预处理设备。
背景技术
跟着现代工业的发展，环境在日趋变差，很多的环境污染物的呈现现已严峻影响到人们的正常日子，其间较为典型的便是污水。
然后，对不同环境产生的污水应该采用不同的方式，例如在对饲养污水处理时，应该首先将污水中的粪便分离出来，因为饲养污水中大部分都是动物的粪便，这些粪便时能够作为很好的肥料运用;而现有技术中很少有专门对饲养污水进行预处理的设备，即将污水中的粪便分离出来的设备。
实用新型内容
有鉴于此，本实用新型目的是供给一种饲养污水预处理设备。
为了解决上述技术问题，本实用新型的技术计划是：
一种饲养污水预处理设备，包含污水箱，所述污水箱的下部设有出水管，所述污水箱内上部设有一水平设置的运送筒，其间所述运送筒的两头别离贯穿污水箱两边的侧面，且所述运送筒坐落污水箱内的下半部筒壁上开设有若干出水孔;所述运送筒接近左端筒壁上部衔接有进水管，其间所述进水管另一端伸出污水箱外;所述运送筒接近右端的下部设有排污管;所述运送筒内部中心方位滚动衔接有一根水平设置的转轴，其间所述转轴的左端与一固定衔接在运送筒左端的电机传动衔接，且所述转轴的轴壁上固定衔接有螺旋叶片;所述污水箱的右侧壁上固定衔接有集污箱;所述集污箱的上部与排污管的下端衔接;所述污水箱与集污箱的衔接面上开设有回水孔;所述运送筒上设有一个反冲刷组织。
优选的，所述反冲刷组织包含高压水泵和衔接在高压水泵输出端的衔接管;所述转轴的右端贯穿运送筒的右壁，且所述转轴内部开设有一个轴向设置的通道;所述衔接管的另一端经过旋转接头与所述转轴的右端衔接;所述转轴坐落运送筒内的轴壁上开设有一排冲水孔，其间所述冲水孔与通道连通。
优选的，所述集污箱的右侧面上开设有清污口;所述清污口上经过螺钉固定安装有盖板。
优选的，所述螺旋叶片上开设有若干通孔。
优选的，所述污水箱的下部设有滚轮。
较之现有技术，本实用新型的长处在于：
本实用新型能够在对饲养污水进行净化处理前进行预处理，即经过运送筒和螺旋叶片将污水中动物的粪便从污水中分离出来，并将其独自搜集起来作为肥料。并且本实用新型在运用完毕后能够对运送筒进行冲刷保护，提高设备的运用寿命。
