摘要
本创造公开了一种对饲养废水外排水进行提标改善的体系及其工艺办法，触及废水处理技术范畴，所述工艺办法包含：将废水顺次通入脱氮体系和脱磷体系，取得脱氮除磷后的废水以及饱满氮吸附资料a、饱满除磷树脂b;随后，经过再生体系对饱满氮吸附资料a、饱满除磷树脂b进行再生，构成脱氮再生液、脱磷再生液;将脱氮再生液通入微电解反响体系中，随后与脱磷再生液一同通入一体化结晶沉淀池，取得鸟粪石;将脱氮再生液通入电氧化脱氨体系中，进行电解，将生成的氮气外排。本创造选用电化学脱氮除磷，使污水到达排放规范;一起，可有用收回废水中的氮和磷，制备出鸟粪石缓释肥料。整个工艺办法绿色环保，不发生对环境有害的物质，无废渣排放。
权利要求书
1.一种对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述工艺办法包含如下过程：
S1：将废水通入脱氮体系，取得液体A和饱满氮吸附资料a;
S2：将所述液体A通入脱磷体系，取得液体B和饱满除磷树脂b，所述液体B为脱氮除磷后的废水，将所述液体B进行外排;
S3：经过泵将再生体系中的再生液输入到所述脱氮体系中，对所述S1中取得的所述饱满氮吸附资料a进行再生、清洗置换，构成脱氮再生液，也即高浓度的氨氮溶液;经过泵将所述再生体系中的所述再生液输入到所述脱磷体系中，对所述S2中取得的所述饱满除磷树脂b进行再生、清洗置换，构成脱磷再生液，也即高浓度的磷酸根的溶液;
S4：将所述S3中取得的所述脱氮再生液通入微电解反响体系中，所述微电解反响体系缓慢释放出镁离子，取得镁离子与高氨氮的混合溶液;
S5：将所述S3中取得的所述脱磷再生液和所述S4中取得的所述镁离子与高氨氮的混合溶液，通入一体化结晶沉淀池，使得所述再生液中脱除的氨氮、磷酸根与镁生成复盐MgNH4PO4·6H2O，也即鸟粪石;
S6：将所述S5中取得的所述鸟粪石进行离心过滤，取得氮磷缓释肥料;将所述S5中残留的所述脱氮再生液通入电氧化脱氨体系中，经过所述电氧化脱氨体系中的电氧化阳极电解所述脱氮再生液，发生氯气或次氯酸钠，氧化所述脱氮再生液中的氨氮，使其变成氮气排放到外界，一起，取得低浓度的氨氮水，并将所述低浓度的氨氮水外排。
2.如权利要求1所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述S1中的所述脱氮体系，选用吸附的办法将水体中的氮吸附，所述脱氮体系中装填有沸石、膨润土、高岭土和粉煤灰。
3.如权利要求1所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述S2中的所述脱磷体系，选用离子交换体系中的树脂进行脱除水体中的磷，所述树脂为专门吸附含氧酸阴离子类的离子交换树脂。
4.如权利要求1所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述S3中的所述再生液为氯化钠与氢氧化钠的混合液。
5.如权利要求4所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述再生液中氯化钠的浓度规模为0-2.5%，所述再生液中氢氧化钠的浓度规模为0-2.5%。
6.如权利要求1所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述S4中的所述微电解反响体系中装有镁颗粒、镁粉或镁板，所述微电解反响体系中还装有碳颗粒、碳棒和石墨。
7.如权利要求1所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述S6中的所述电氧化脱氨体系中设有所述电氧化阳极和电氧化阴极，所述电氧化阳极选用钛涂钌、钌铱、铱钽或掺硼金刚石电极，所述电氧化阴极选用石墨或碳原料。
8.如权利要求1至7中任一项所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，若S6中所述电氧化脱氨体系排放的废水中氨氮达不到国家外排的规范，将不合格的废水经过泵输送回所述再生体系，然后顺次进入所述微电解反响体系、所述一体化结晶沉淀池和所述电氧化脱氨体系，经过所述电氧化脱氨体系进行再次氧化，直至水质合格;将合格的废水经过泵输送回所述再生体系，用作再生液重复使用。
9.如权利要求1至7中任一项所述的对饲养废水外排水进行提标改善的工艺办法，其特征在于，还可经过泵将所述S6中取得的所述低浓度的氨氮水，对所述S3中再生后的所述脱氮体系和所述脱磷体系进行冲刷，冲刷后的水直接通入到所述一体化结晶沉淀池中。
10.一种专用于权利要求9所述的对饲养废水外排水进行提标改善的工艺办法的工艺体系，其特征在于，所述体系包含脱氮体系、脱磷体系、再生体系、微电解反响体系、一体化结晶沉淀池以及电氧化脱氨体系，所述脱氮体系与所述脱磷体系相互衔接，所述再生体系经过泵与所述脱氮体系和所述脱磷体系衔接，所述脱氮体系与所述微电解反响体系相互衔接，所述一体化结晶沉淀池别离衔接所述微电解反响体系、所述脱磷体系和所述电氧化脱氨体系，所述电氧化脱氨体系经过泵别离与所述再生体系、所述脱氮体系和所述脱磷体系衔接。
说明书
饲养废水外排水进行提标改善的体系及其工艺办法
技术范畴
本创造触及废水处理技术范畴，尤其触及饲养废水外排水进行提标改善的体系及其工艺办法。
背景技术
目前，饲养场发生的粪污排放，造成了地表水、地下水、土壤和环境空气的严峻污染，直接影响了人们的身体健康，而未经处理的粪污中含有很多污染物质，若此种有机废水直接排入或随雨水冲刷进入江河湖库，将很多耗费水体中的溶解氧，使水体变黑发臭，造成水体污染。粪污水中含有很多的氮、磷等营养物，是造成水体富营养化的重要原因之一，粪污水排入鱼塘及河流，导致了对有机污染物污染灵敏的水生生物的逐步逝世，乃至将导致鱼塘及河流损失使用功用。饲养污水长期进入地下，使地下水中的硝态氮浓度增高，地下水溶解氧含量减少，有毒成分增多，导致水质恶化，严峻危及周边日子用水的水质。高浓度污水还可导致土壤孔隙堵塞，造成土壤透气性下降、土壤板结、土壤盐化，严峻降低了土壤质量，乃至伤害农作物，造成农作物生长受阻或逝世。
因为饲养废水中COD、BOD、氨氮、磷的含量均比较高，目前针对饲养废水的处理办法中，国内外选用的工艺流程首要包含固液别离、厌氧消化以及好氧处理等，首要存在如下三点缺乏：(1)、常规的厌氧一级处理，尽管有用消减了大部分的COD，但对于氮和磷的去除率较低，无法到达国家外排的规范(即氨氮小于80ppm、磷小于8ppm);(2)、氮和磷的资源无法收回利用，若将高含量的氮、磷排入水体内，将会造成水体富营养化，损害水体中的生物;(3)、建造饲养废水的处理设备，所需求的投资和运转费用均过高，导致成本过大。
因而，本范畴的技术人员致力于开发一种对饲养废水外排水进行提标改善的体系及其工艺办法，实现从废水中收回氮、磷，有用降低废水中氮、磷的含量，一起变废为宝，节约有限的资源。
创造内容
有鉴于现有技术的上述缺陷，本创造所要解决的技术问题是怎么供给一种运转成本低、操作简单、绿色环保、不发生废渣的对饲养废水外排水进行提标改善的工艺办法，一起还可收回废水中的磷和部分氨氮。
为实现上述意图，本创造供给了一种对饲养废水外排水进行提标改善的工艺办法，其特征在于，所述工艺办法包含如下过程：
S1：将废水通入脱氮体系，取得液体A和饱满氮吸附资料a;
S2：将所述液体A通入脱磷体系，取得液体B和饱满除磷树脂b，所述液体B为脱氮除磷后的废水，将所述液体B进行外排;
S3：经过泵将再生体系中的再生液输入到所述脱氮体系中，对所述S1中取得的所述饱满氮吸附资料a进行再生、清洗置换，构成脱氮再生液，也即高浓度的氨氮溶液;经过泵将所述再生体系中的所述再生液输入到所述脱磷体系中，对所述S2中取得的所述饱满除磷树脂b进行再生、清洗置换，构成脱磷再生液，也即高浓度的磷酸根的溶液;
S4：将所述S3中取得的所述脱氮再生液通入微电解反响体系中，所述微电解反响体系缓慢释放出镁离子，取得镁离子与高氨氮的混合溶液;
S5：将所述S3中取得的所述脱磷再生液和所述S4中取得的所述镁离子与高氨氮的混合溶液，通入一体化结晶沉淀池，使得所述再生液中脱除的氨氮、磷酸根与镁生成复盐MgNH4PO4·6H2O，也即鸟粪石;
S6：将所述S5中取得的所述鸟粪石进行离心过滤，取得氮磷缓释肥料;将所述S5中残留的所述脱氮再生液通入电氧化脱氨体系中，经过所述电氧化脱氨体系中的电氧化阳极电解所述脱氮再生液，发生氯气或次氯酸钠，氧化所述脱氮再生液中的氨氮，使其变成氮气排放到外界，一起，取得低浓度的氨氮水，并将所述低浓度的氨氮水外排。
进一步地，所述S1中的所述脱氮体系，选用吸附的办法将水体中的氮吸附，所述脱氮体系中装填有沸石、膨润土、高岭土和粉煤灰。
进一步地，所述S2中的所述脱磷体系，选用离子交换体系中的树脂进行脱除水体中的磷，所述树脂为专门吸附含氧酸阴离子类的离子交换树脂。
进一步地，所述S3中的所述再生液为氯化钠与氢氧化钠的混合液。
进一步地，所述再生液中氯化钠的浓度规模为0-2.5%，所述再生液中氢氧化钠的浓度规模为0-2.5%。
进一步地，所述S4中的所述微电解反响体系中装有镁颗粒、镁粉或镁板，所述微电解反响体系中还装有碳颗粒、碳棒和石墨。
进一步地，所述S6中的所述电氧化脱氨体系中设有所述电氧化阳极和电氧化阴极，所述电氧化阳极选用钛涂钌、钌铱、铱钽或掺硼金刚石电极，所述电氧化阴极选用石墨或碳原料。
进一步地，若S6中所述电氧化脱氨体系排放的废水中氨氮达不到国家外排的规范，将不合格的废水经过泵输送回所述再生体系，然后顺次进入所述微电解反响体系、所述一体化结晶沉淀池和所述电氧化脱氨体系，经过所述电氧化脱氨体系进行再次氧化，直至水质合格;将合格的废水经过泵输送回所述再生体系，用作再生液重复使用。
进一步地，还可经过泵将所述S6中取得的所述低浓度的氨氮水，对所述S3中再生后的所述脱氮体系和所述脱磷体系进行冲刷，冲刷后的水直接通入到所述一体化结晶沉淀池中。
本创造还供给一种专用于上述的对饲养废水外排水进行提标改善的工艺办法的工艺体系，所述体系包含脱氮体系、脱磷体系、再生体系、微电解反响体系、一体化结晶沉淀池以及电氧化脱氨体系，所述脱氮体系与所述脱磷体系相互衔接，所述再生体系经过泵与所述脱氮体系和所述脱磷体系衔接，所述脱氮体系与所述微电解反响体系相互衔接，所述一体化结晶沉淀池别离衔接所述微电解反响体系、所述脱磷体系和所述电氧化脱氨体系，所述电氧化脱氨体系经过泵别离与所述再生体系、所述脱氮体系和所述脱磷体系衔接。
与现有技术方案比较，本创造的有利作用包含以下四个方面：
(1)、针对污水中氮、磷目标不合格，对排放污水进一步脱氮除磷，选用电化学脱氮除磷，使污水到达排放规范;
(2)、可有用收回废水中的氮和磷，制备出鸟粪石肥料，鸟粪石是一个缓释肥料，便利运输和使用;
(3)、将剩余的氨氮经过电氧化降解为无害的氮气排放，整个工艺办法绿色环保，不发生对环境有害的物质，无废渣排放;
(4)、能够收回废水中的氨氮和磷酸根，磷在自然界中是不可再生的资源，也是我们地球上的微生物需求的元素，因而本创造意义非常重大，让枯竭资源得到重复使用。

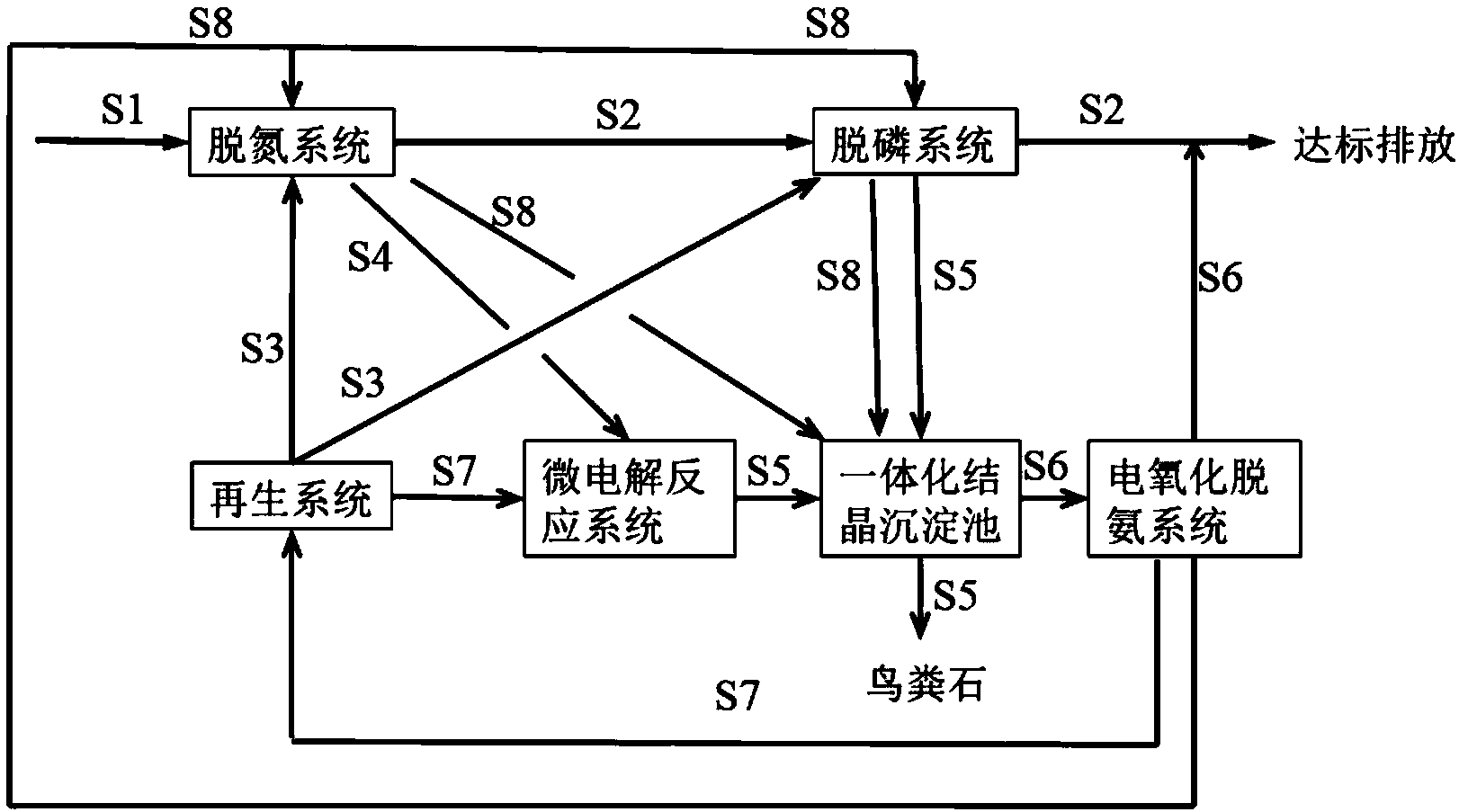

以下将结合附图对本创造的构思、具体结构及发生的技术作用作进一步说明，以充分地了解本创造的意图、特征和作用。
