摘要

本创造公开了一种畜禽饲养废水的废水处理设备，包括榜首处理箱、第二处理箱和第三处理箱，所述榜首处理箱、第二处理箱与第三处理箱下外表接近四角处均开设有定位槽，所述榜首处理箱、第二处理箱与第三处理箱上外表对应定位槽处均焊接有顶柱，所述顶柱与定位槽套接，所述榜首处理箱、第二处理箱与第三处理箱上外表与下外表中部均开设有通孔，所述榜首处理箱下外表的通孔外围螺纹衔接有底盖，所述第三处理箱上外表的通孔外围螺纹衔接有顶盖;本创造经过在榜首处理箱、第二处理箱与第三处理箱上设有的定位槽和顶柱，使得榜首处理箱、第二处理箱和第三处理箱可以依据所需进行自由组合安装，有用的弥补了现有技能的缺乏。

　　权利要求书

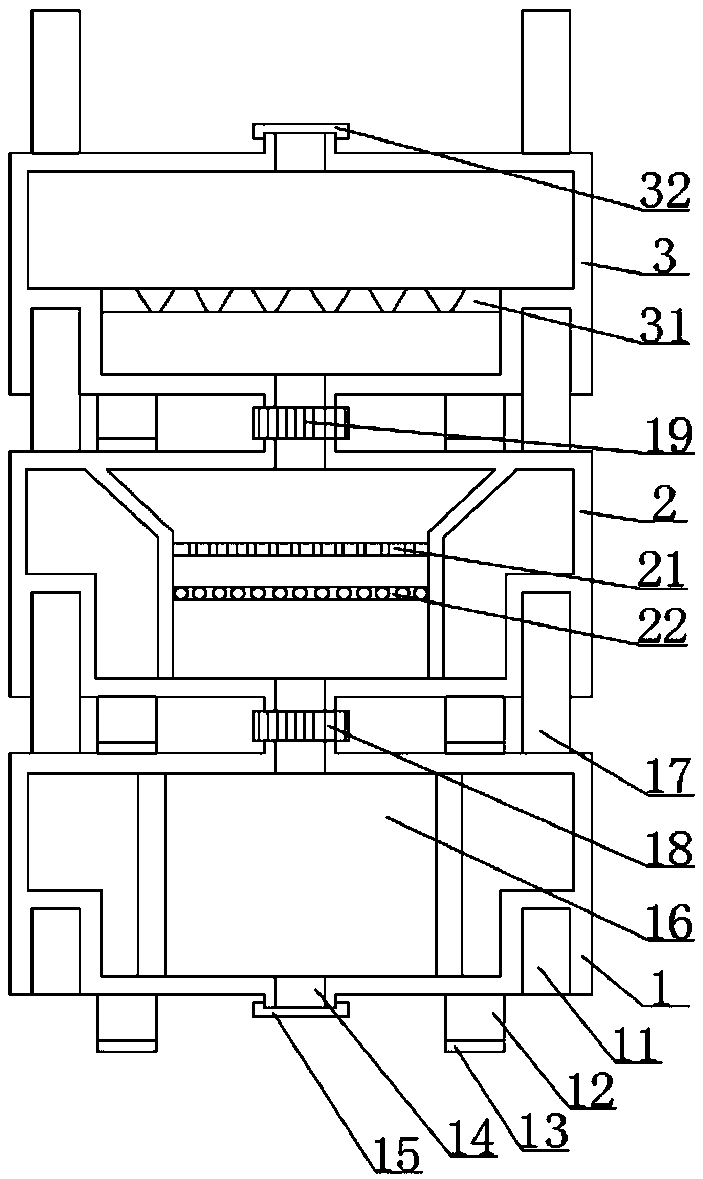

1.一种畜禽饲养废水的废水处理设备，包括榜首处理箱(1)、第二处理箱(2)和第三处理箱(3)，其特征在于：所述榜首处理箱(1)、第二处理箱(2)与第三处理箱(3)下外表接近四角处均开设有定位槽(11)，所述榜首处理箱(1)、第二处理箱(2)与第三处理箱(3)上外表对应定位槽(11)处均焊接有顶柱(17)，所述顶柱(17)与定位槽(11)套接，所述榜首处理箱(1)、第二处理箱(2)与第三处理箱(3)上外表与下外表中部均开设有通孔(14)，所述榜首处理箱(1)下外表的通孔(14)外围螺纹衔接有底盖(15)，所述第三处理箱(3)上外表的通孔(14)外围螺纹衔接有顶盖(32)，所述榜首处理箱(1)、第二处理箱(2)与第三处理箱(3)内部均开设有反响腔(16)，所述榜首处理箱(1)上外表的通孔(14)与第二处理箱(2)下外表的通孔(14)外围经过螺纹环(18)固定衔接，所述第二处理箱(2)上外表的通孔(14)与第三处理箱(3)下外表的通孔(14)经过螺纹环(18)固定衔接，所述第二处理箱(2)内的反响腔(16)内壁中部两边分别焊接有榜首过滤网(21)与第二过滤网(22)，所述第三处理箱(3)内的反响腔(16)内壁中部焊接有滤网(31)。

2.依据权利要求1所述的一种畜禽饲养废水的废水处理设备，其特征在于：所述定位槽(11)深度均为榜首处理箱(1)高度的五分之三。

3.依据权利要求1所述的一种畜禽饲养废水的废水处理设备，其特征在于：所述榜首处理箱(1)、第二处理箱(2)与第三处理箱(3)下外表中部四周均焊接有支撑座(12)。

4.依据权利要求3所述的一种畜禽饲养废水的废水处理设备，其特征在于：所述支撑座(12)底部均黏贴有橡胶垫(13)。

5.依据权利要求1所述的一种畜禽饲养废水的废水处理设备，其特征在于：所述螺纹环(18)外围均开设有凹纹(19)。

说明书

一种畜禽饲养废水的废水处理设备

技能领域

本创造涉及畜禽饲养技能领域，详细为一种畜禽饲养废水的废水处理设备。

背景技能

畜禽指可供开展畜牧业的牲畜，家禽等，是人类首要的动物蛋白来源。畜禽饲养具有较高的经济价值，一直以来都是农人完成农业梦，致富的重要途径。在对畜禽进行饲养时需要对其发生的废水进行处理，但现有技能中的畜禽饲养废水处理设备还存在一定的缺乏，例如：

1.现有技能中的畜禽饲养废水处理设备结构单一且多为一体式结构，在拆装时较为不方便，消耗很多的人力物力，无法做到有用的组装改换，不可以满意现有技能的要求。

2.现有技能中的畜禽饲养废水处理设备因为其结构的缺陷，在对废水进行处理时存在着需消耗很多的能源，处理作用不理想等问题，满意不了现有技能的要求。

创造内容

本创造的意图在于供给一种畜禽饲养废水的废水处理设备，以处理上述布景技能中提出的问题。

为完成上述意图，本创造供给如下技能计划：一种畜禽饲养废水的废水处理设备，包括榜首处理箱、第二处理箱和第三处理箱，所述榜首处理箱、第二处理箱与第三处理箱下外表接近四角处均开设有定位槽，所述榜首处理箱、第二处理箱与第三处理箱上外表对应定位槽处均焊接有顶柱，所述顶柱与定位槽套接，所述榜首处理箱、第二处理箱与第三处理箱上外表与下外表中部均开设有通孔，所述榜首处理箱下外表的通孔外围螺纹衔接有底盖，所述第三处理箱上外表的通孔外围螺纹衔接有顶盖，所述榜首处理箱、第二处理箱与第三处理箱内部均开设有反响腔，所述榜首处理箱上外表的通孔与第二处理箱下外表的通孔外围经过螺纹环固定衔接，所述第二处理箱上外表的通孔与第三处理箱下外表的通孔经过螺纹环固定衔接，所述第二处理箱内的反响腔内壁中部两边分别焊接有榜首过滤网与第二过滤网，所述第三处理箱内的反响腔内壁中部焊接有滤网。

优选的，所述定位槽深度均为榜首处理箱高度的五分之三。

优选的，所述榜首处理箱、第二处理箱与第三处理箱下外表中部四周均焊接有支撑座。

优选的，所述支撑座底部均黏贴有橡胶垫。

优选的，所述螺纹环外围均开设有凹纹。

与现有技能相比，本创造的有益作用是：

1、本创造经过在榜首处理箱、第二处理箱与第三处理箱上设有的定位槽和顶柱，使得榜首处理箱、第二处理箱和第三处理箱可以依据所需进行自由组合安装，有用的弥补了现有技能的缺乏。

2、本创造经过在第二处理箱内部设有的榜首过滤网与第二过滤网同第三处理箱内的滤网互相组合，有用的避免了不必要的能源消耗，避免资源浪费的一起满意现有技能要求。
