摘要
本创造公开了一种生猪饲养用污水处理设备及其污水处理办法，包含调理池、缺氧池、沉积池、清水池，所述调理池内壁下端设置有PH检测器，所述调理池外壁上端设置有外箱体，所述外箱体上设置有防护盖，所述外箱体内部一侧设置有中和液贮存箱，所述中和液贮存箱下方设置有衔接到所述调理池内顶部的中和液排放管，所述外箱体内部另一侧设置有微纳米气泡发生器，所述微纳米气泡发生器一侧设置有操控器。有利作用在于：1、预埋在低下减小空间的占用，外箱体坐落上方方便进行维修;2、能够对污水中的有机物进行充分分化，削减废气的发生，进步污水处理功率;3、能够计算处理后污水的清水量并可重复运用清水，节省水资源。
权利要求书
1.一种生猪饲养用污水处理设备，其特征在于：包含调理池、缺氧池、沉积池、清水池，所述调理池内壁下端设置有PH检测器，所述调理池外壁上端设置有外箱体，所述外箱体上设置有防护盖，所述外箱体内部一侧设置有中和液贮存箱，所述中和液贮存箱下方设置有衔接到所述调理池内顶部的中和液排放管，所述外箱体内部另一侧设置有微纳米气泡发生器，所述微纳米气泡发生器一侧设置有操控器，所述操控器与所述调理池、所述微纳米气泡发生器电衔接，所述调理池内顶部设置有抽吸泵，所述抽吸泵与所述操控器电衔接，所述抽吸泵下方设置有悬浮吸液器，所述调理池一侧设置有所述缺氧池，所述缺氧池内底部设置有UASB反响器，所述UASB反响器一侧设置有循环泵，所述循环泵、所述UASB反响器与所述操控器电衔接，所述缺氧池一侧设置有触摸氧化池，所述触摸氧化池一侧设置有膜生物反响池，所述膜生物反响池内部设置有膜生物反响器，所述膜生物反响池一侧设置有所述沉积池，所述沉积池内底部设置有排污管，所述排污管与所述操控器电衔接，所述沉积池顶部设置有药剂主动增加器，所述药剂主动增加器与所述操控器电衔接，所述沉积池一侧设置有所述清水池，所述清水池下侧方设置有清水排放管，所述膜生物反响器上端经过管道衔接到所述清水池，所述膜生物反响器与所述清水池之间的衔接管道上顺次设置有真空表、自吸泵、调理阀、清水池，所述真空表、所述自吸泵、所述调理阀、所述电子流量计均与所述操控器电衔接，所述悬浮吸液器包含悬浮板、衔接接头，所述悬浮板四周设置有悬浮球，所述悬浮板内部设置有吸液孔，所述吸液孔接近所述悬浮板下外表的一端设置有过滤网，所述悬浮板上外表中央设置有所述衔接接头。
2.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述中和液贮存箱经过螺钉固定在所述外箱体内部，所述中和液贮存箱分为酸液贮存罐和碱液贮存罐，所述中和液贮存箱经过与所述操控器电衔接的三通电磁阀与所述中和液排放管相衔接，所述中和液排放管上经过管箍相同设备有所述电子流量计。
3.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述微纳米气泡发生器经过螺钉固定在所述外箱体内部，所述微纳米气泡发生器经过管道衔接到所述调理池内底部。
4.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述抽吸泵经过螺钉固定在所述调理池内壁上，所述抽吸泵经过软管与所述悬浮吸液器上的所述衔接接头衔接，所述悬浮球焊接在所述悬浮板四周，所述悬浮球至少有三个。
5.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述操控器放置与所述缺氧池内部，所述操控器的出液端经过管道衔接到所述触摸氧化池内，所述触摸氧化池、所述膜生物反响池内部相同设置有所述循环泵。
6.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述排污管放置在所述沉积池内部，所述排污管经过管道衔接有污泥脱水设备。
7.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述药剂主动增加器经过螺钉固定在所述沉积池内壁顶部，所述药剂主动增加器内贮存有絮凝剂，所述药剂主动增加器内部的絮凝剂选用滴落的方式增加。
8.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述膜生物反响器经过螺钉固定在所述膜生物反响池内壁上，所述膜生物反响器下端衔接有鼓风机。
9.依据权利要求1所述的一种生猪饲养用污水处理设备，其特征在于：所述调理池、所述缺氧池、所述触摸氧化池、所述膜生物反响池、所述沉积池和所述清水池均预埋在低下，所述膜生物反响池上方设置有换气扇。
10.一种生猪饲养用污水处理设备的污水处理办法，应用于权利要求1至9恣意一项所述生猪饲养用污水处理设备中，其特征在于：详细的污水处理办法为：将经过栅格过滤后的污水送入所述调理池内部，所述PH检测器检测所述调理池内部的酸碱度并将数据传递到所述操控器，所述操控器依据污水的酸碱度操控所述中和液排放管上的三通电磁阀翻开然后使得酸液或碱液进入所述调理池内进行酸碱中和反响，中和反响完毕后所述操控器操控所述微纳米气泡发生器发动，所述微纳米气泡发生器发生微纳米气泡进入所述调理池内，微纳米气泡破碎后发生冲击力使得所述调理池内污水中的大颗粒杂质破碎成细微颗粒，并防止所述调理池内发生沉降现象，经过所述抽吸泵的作用将所述调理池内部的污水抽入所述缺氧池内，在所述UASB反响器的作用下进行污水中发生的沼气使得污水中的颗粒污泥继续坚持，然后所述循环泵将污水送入所述触摸氧化池内部，所述触摸氧化池内部的好氧细菌对污水中的有机物进行分化，所述循环泵将所述触摸氧化池内的污水送入所述膜生物反响池，在鼓风机的作用下，所述膜生物反响池内的沼气经过换气扇排出，一起污水经过所述膜生物反响器的过滤后净化成清水经过所述自吸泵的作用直接进入所述清水池内，含有较多颗粒杂质的污水在所述循环泵的作用下进入所述沉积池，所述药剂主动增加器内的絮凝剂滴入污水中后与污水中的颗粒杂质触摸构成大块杂质沉积在所述沉积池底部，所述排污管发动将底部的污泥抽出送入污泥脱水设备进行污泥脱水处理，经过衔接在所述清水排放管上的管道能够将所述清水池内的清水抽出从头运用。
说明书
一种生猪饲养用污水处理设备及其污水处理办法
技能领域
本创造触及污水处理设备技能领域，特别是触及一种生猪饲养用污水处理设备及其污水处理办法。
布景技能
我国是世界上最大的猪肉生产国和消费国，猪肉产值近5年一向稳居全球首位，2007-2012年，我国猪肉生产值占全球猪肉生产值的比值一向维持在45%-50%之间，我国猪肉消费量占全球消费量的45%-51%，整体坚持增长的趋势。2011年我国猪肉生产值和消费量占全球比率别离为48.95%和49.39%，2012年将到达49.58%和50.11%。
生猪饲养时，为了保证猪舍的洁净卫生，避免猪患病，需求定期运用清水对猪舍进行清洗，清洗时猪舍内的粪便和尿液会与水混合在一起构成污水，这些污水假如不及时处理，会发生恶臭，并且会繁殖细菌，假如直接排放会污染环境，因而很多养猪企业都会设备有污水处理设备。
申请号为CN201721174950.1的我国专利，公开了一种生猪饲养场的污水处理设备，包含烘干箱，所述烘干箱一侧外壁焊接有别离箱，且别离箱顶端外壁开有开口，开口内壁卡接有进水槽，所述别离箱两边内壁的底部均焊接有吸水设备，且吸水设备包含有挡台、榜首液压缸和挤压板，两个所述挡台相对一侧外壁均开有设备槽，且两个榜首液压缸别离经过螺栓固定在设备槽内，两个所述挤压板相背一侧外壁别离焊接在榜首液压缸的活塞杆一端。
上述专利结构简略，污水处理作用差，并且水资源糟蹋比较严重。
创造内容
本创造的目的就在于为了解决上述问题而供给一种生猪饲养用污水处理设备及其污水处理办法。
本创造经过以下技能计划来完成上述目的：

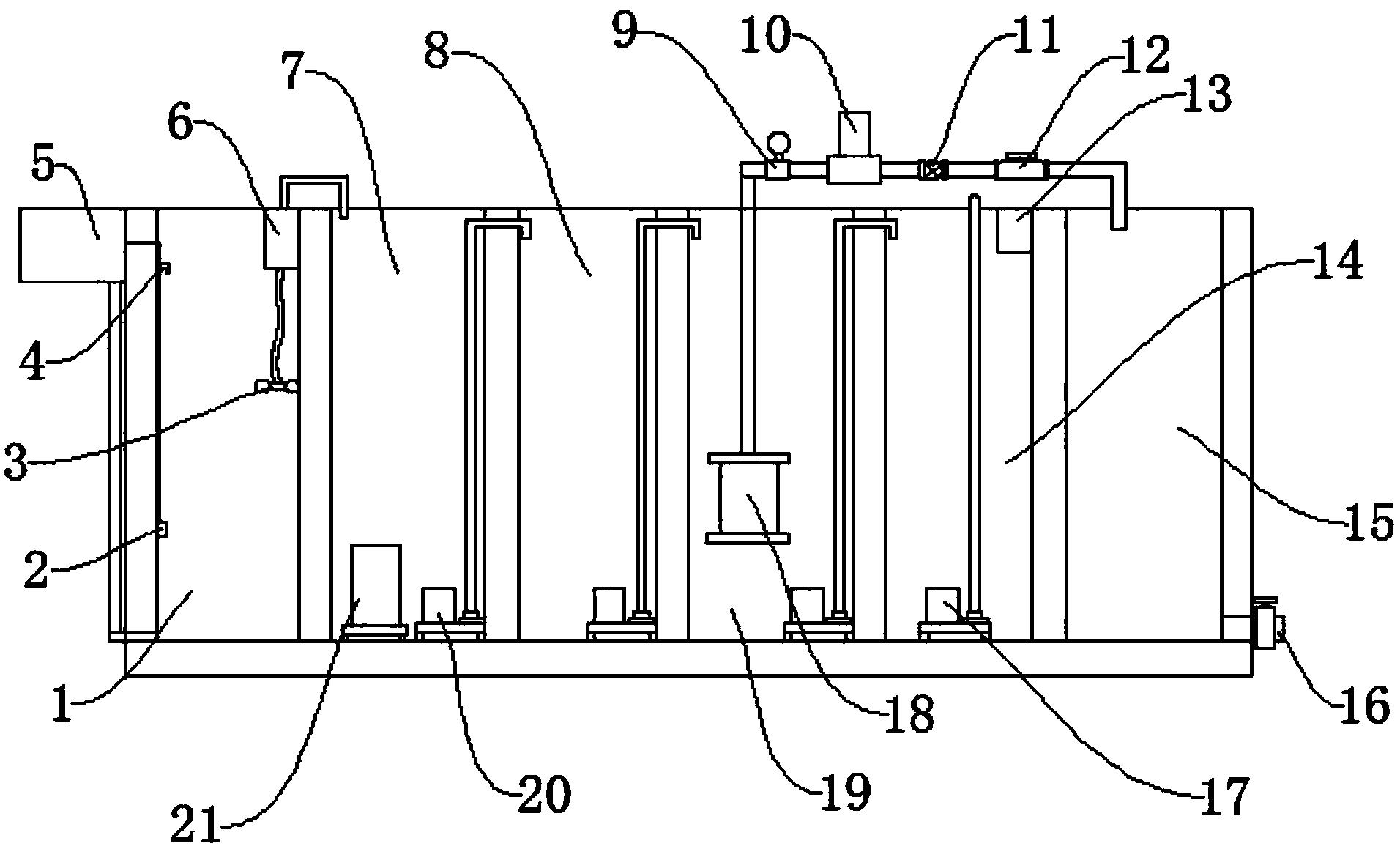

一种生猪饲养用污水处理设备，包含调理池、缺氧池、沉积池、清水池，所述调理池内壁下端设置有PH检测器，所述PH检测器的型号为B-212，所述调理池外壁上端设置有外箱体，所述外箱体上设置有防护盖，所述外箱体内部一侧设置有中和液贮存箱，所述中和液贮存箱下方设置有衔接到所述调理池内顶部的中和液排放管，所述外箱体内部另一侧设置有微纳米气泡发生器，所述微纳米气泡发生器一侧设置有操控器，所述操控器与所述调理池、所述微纳米气泡发生器电衔接，所述调理池内顶部设置有抽吸泵，所述抽吸泵与所述操控器电衔接，所述抽吸泵下方设置有悬浮吸液器，所述调理池一侧设置有所述缺氧池，所述缺氧池内底部设置有UASB反响器，所述UASB反响器一侧设置有循环泵，所述循环泵、所述UASB反响器与所述操控器电衔接，所述缺氧池一侧设置有触摸氧化池，所述触摸氧化池一侧设置有膜生物反响池，所述膜生物反响池内部设置有膜生物反响器，所述膜生物反响池一侧设置有所述沉积池，所述沉积池内底部设置有排污管，所述排污管与所述操控器电衔接，所述沉积池顶部设置有药剂主动增加器，所述药剂主动增加器与所述操控器电衔接，所述沉积池一侧设置有所述清水池，所述清水池下侧方设置有清水排放管，所述膜生物反响器上端经过管道衔接到所述清水池，所述膜生物反响器与所述清水池之间的衔接管道上顺次设置有真空表、自吸泵、调理阀、清水池，所述真空表、所述自吸泵、所述调理阀、所述电子流量计均与所述操控器电衔接，所述电子流量计的型号为PMR1-013771，所述悬浮吸液器包含悬浮板、衔接接头，所述悬浮板四周设置有悬浮球，所述悬浮板内部设置有吸液孔，所述吸液孔接近所述悬浮板下外表的一端设置有过滤网，所述悬浮板上外表中央设置有所述衔接接头。
进一步的，所述中和液贮存箱经过螺钉固定在所述外箱体内部，所述中和液贮存箱分为酸液贮存罐和碱液贮存罐，所述中和液贮存箱经过与所述操控器电衔接的三通电磁阀与所述中和液排放管相衔接，所述中和液排放管上经过管箍相同设备有所述电子流量计。
进一步的，所述微纳米气泡发生器经过螺钉固定在所述外箱体内部，所述微纳米气泡发生器经过管道衔接到所述调理池内底部。
进一步的，所述抽吸泵经过螺钉固定在所述调理池内壁上，所述抽吸泵经过软管与所述悬浮吸液器上的所述衔接接头衔接，所述悬浮球焊接在所述悬浮板四周，所述悬浮球至少有三个。
进一步的，所述操控器放置与所述缺氧池内部，所述操控器的出液端经过管道衔接到所述触摸氧化池内，所述触摸氧化池、所述膜生物反响池内部相同设置有所述循环泵。
进一步的，所述排污管放置在所述沉积池内部，所述排污管经过管道衔接有污泥脱水设备。
进一步的，所述药剂主动增加器经过螺钉固定在所述沉积池内壁顶部，所述药剂主动增加器内贮存有絮凝剂，所述药剂主动增加器内部的絮凝剂选用滴落的方式增加。
进一步的，所述膜生物反响器经过螺钉固定在所述膜生物反响池内壁上，所述膜生物反响器下端衔接有鼓风机。
进一步的，所述调理池、所述缺氧池、所述触摸氧化池、所述膜生物反响池、所述沉积池和所述清水池均预埋在低下，所述膜生物反响池上方设置有换气扇。
本创造还供给一种生猪饲养用污水处理设备的污水处理办法，应用于上述生猪饲养用污水处理设备中，详细的污水处理办法为：将经过栅格过滤后的污水送入所述调理池内部，所述PH检测器检测所述调理池内部的酸碱度并将数据传递到所述操控器，所述操控器依据污水的酸碱度操控所述中和液排放管上的三通电磁阀翻开然后使得酸液或碱液进入所述调理池内进行酸碱中和反响，中和反响完毕后所述操控器操控所述微纳米气泡发生器发动，所述微纳米气泡发生器发生微纳米气泡进入所述调理池内，微纳米气泡破碎后发生冲击力使得所述调理池内污水中的大颗粒杂质破碎成细微颗粒，并防止所述调理池内发生沉降现象，经过所述抽吸泵的作用将所述调理池内部的污水抽入所述缺氧池内，在所述UASB反响器的作用下进行污水中发生的沼气使得污水中的颗粒污泥继续坚持，然后所述循环泵将污水送入所述触摸氧化池内部，所述触摸氧化池内部的好氧细菌对污水中的有机物进行分化，所述循环泵将所述触摸氧化池内的污水送入所述膜生物反响池，在鼓风机的作用下，所述膜生物反响池内的沼气经过换气扇排出，一起污水经过所述膜生物反响器的过滤后净化成清水经过所述自吸泵的作用直接进入所述清水池内，含有较多颗粒杂质的污水在所述循环泵的作用下进入所述沉积池，所述药剂主动增加器内的絮凝剂滴入污水中后与污水中的颗粒杂质触摸构成大块杂质沉积在所述沉积池底部，所述排污管发动将底部的污泥抽出送入污泥脱水设备进行污泥脱水处理，经过衔接在所述清水排放管上的管道能够将所述清水池内的清水抽出从头运用。
与现有技能比较，本创造的有利作用如下：
1、预埋在低下减小空间的占用，外箱体坐落上方方便进行维修;
2、能够对污水中的有机物进行充分分化，削减废气的发生，进步污水处理功率;
3、能够计算处理后污水的清水量并可重复运用清水，节省水资源。
