摘要

本实用新型公开了一种畜牧养殖污水处理设备，包括蓄水池、进水管、输送管、沼气池、旋转轴、电动机、排气管、滤网、流量传感器、联接纳、净化池、排污管、沉淀池、过滤池、静置池、消毒池、设备头、固定杆、穿孔、挡板、破碎刀和翻滚杆，本实用新型的有利作用是：经过在蓄水池内部设备旋转轴，使得工作中蓄水池内部污水中体积较大的杂质能够被充沛的破碎，电动机经过皮带带动旋转轴翻滚，进而使固定杆和翻滚杆翻滚，挡板和固定杆将蓄水池内部的污水搅拌起来，破碎刀将污水中体积较大的杂质切割成体积较小的杂质，便当排出，不易发生堵塞，且挡板内部的穿孔在搅拌时能够下降挡板的阻力，体积较小的杂质从穿孔穿过，下降动力的耗费。

　　权利要求书

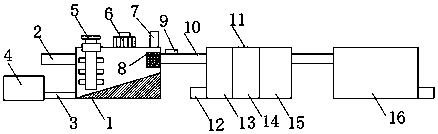

1.一种畜牧养殖污水处理设备，包括蓄水池(1)、沼气池(4)、旋转轴(5)、净化池(11)和消毒池(16)，其特征在于：所述蓄水池(1)上部一侧联接有进水管(2)，且所述蓄水池(1)顶部一侧联接有沼气池(4)，所述沼气池(4)经过输送管(3)联接所述蓄水池(1)，所述蓄水池(1)上部另一侧经过联接纳(10)联接有净化池(11)，所述净化池(11)上部一侧经过联接纳(10)联接有消毒池(16)，所述蓄水池(1)和所述净化池(11)之间的所述联接纳(10)内部设备有流量传感器(9);

所述蓄水池(1)顶部一侧设备有旋转轴(5)，且所述蓄水池(1)顶部另一侧联接有排气管(7)，所述旋转轴(5)底部联接有设备头(17)，且所述设备头(17)外部均匀联接有三组固定杆(18)，所述固定杆(18)中部联接有挡板(20)，所述设备头(17)底部中端联接有翻滚杆(22)，且翻滚杆(22)外部均匀联接有若干个破碎刀(21)。

2.根据权利要求1所述的一种畜牧养殖污水处理设备，其特征在于：所述蓄水池(1)顶部中端设备有电动机(6)，且电动机(6)经过皮带联接旋转轴(5)。

3.根据权利要求1所述的一种畜牧养殖污水处理设备，其特征在于：所述蓄水池(1)与联接纳(10)的联接处设备有滤网(8)，且排气管(7)设置在滤网(8)的正上方。

4.根据权利要求1所述的一种畜牧养殖污水处理设备，其特征在于：所述净化池(11)和消毒池(16)底部一侧均联接有排污管(12)，且输送管(3)的直径小于联接纳(10)的直径。

5.根据权利要求1所述的一种畜牧养殖污水处理设备，其特征在于：所述净化池(11)内部分别设置有沉淀池(13)、过滤池(14)和静置池(15)。

6.根据权利要求1所述的一种畜牧养殖污水处理设备，其特征在于：所述挡板(20)内部设置有若干个穿孔(19)，且设备头(17)外形呈圆弧形设置。

说明书

畜牧养殖污水处理设备

技术范畴

本实用新型触及一种污水处理设备，具体为一种畜牧养殖污水处理设备，归于污水处理应用范畴。

布景技术

跟着经济的不断发展，各种水污染出现在我们日子的周围。特别是一些畜牧业比较发达的区域，因为畜牧的排泄物过多，常严重污染环境和当地的水资源。水资源遭到污染，引起各种疾病。为了使水更加洁净，常在畜牧业较多的地方选用畜牧养殖污水处理设备来处理污水。

但是现有的畜牧养殖污水处理设备在使用时仍存在必定的缺乏。现有的畜牧养殖污水处理设备在处理污水时内部的杂质体积较大，畜牧养殖进程中发生的污水内部的粪便等杂质体积较大，很难在污水处理中运输，简略堵塞，不便当排出。

实用新型内容

本实用新型的目的是为了处理现有技术中畜牧养殖进程中发生的污水内部的粪便等杂质体积较大，很难在污水处理中运输，简略堵塞，不便当排出的问题，而提出的一种畜牧养殖污水处理设备。

本实用新型经过以下技术方案来实现上述目的，一种畜牧养殖污水处理设备，包括蓄水池、沼气池、旋转轴、净化池和消毒池，所述蓄水池上部一侧联接有进水管，且所述蓄水池顶部一侧联接有沼气池，所述沼气池经过输送管联接所述蓄水池，所述蓄水池上部另一侧经过联接纳联接有净化池，所述净化池上部一侧经过联接纳联接有消毒池，所述蓄水池和所述净化池之间的所述联接纳内部设备有流量传感器。

所述蓄水池顶部一侧设备有旋转轴，且所述蓄水池顶部另一侧联接有排气管，所述旋转轴底部联接有设备头，且所述设备头外部均匀联接有三组固定杆，所述固定杆中部联接有挡板，所述设备头底部中端联接有翻滚杆，且翻滚杆外部均匀联接有若干个破碎刀。

优选的，所述蓄水池顶部中端设备有电动机，且电动机经过皮带联接旋转轴。

优选的，所述蓄水池与联接纳的联接处设备有滤网，且排气管设置在滤网的正上方。

优选的，所述净化池和消毒池底部一侧均联接有排污管，且输送管的直径小于联接纳的直径。

优选的，所述净化池内部分别设置有沉淀池、过滤池和静置池。

优选的，所述挡板内部设置有若干个穿孔，且设备头外形呈圆弧形设置。

与现有技术相比，本实用新型的有利作用是：

1、经过在蓄水池内部设备旋转轴，使得工作中蓄水池内部污水中体积较大的杂质能够被充沛的破碎。电动机经过皮带带动旋转轴翻滚，进而使固定杆和翻滚杆翻滚，挡板和固定杆将蓄水池内部的污水搅拌起来，破碎刀将污水中体积较大的杂质切割成体积较小的杂质，便当排出，不易发生堵塞。且挡板内部的穿孔在搅拌时能够下降挡板的阻力，体积较小的杂质从穿孔穿过，下降动力的耗费。

2、经过在蓄水池两头分别联接沼气池和净化池，使得工作中破碎后的杂质从输送管进入沼气池内部，发生沼气，废物得到使用，变废为保，有利于环保。一起蓄水池内部的污水较多时，从联接纳排出进入净化池，经过净化池净化后进入消毒池，经过终究的消毒排向外界。排出的水到达排放的标准，不污染环境。滤网将蓄水池进入净化池内部的杂质滤除，流量传感器检测蓄水池和净化池之间的水流量。当水流量达不到设定的标准值时，外部的控制器械宣告信号，滤网被堵塞，用东西从排气管伸入蓄水池内部，将滤网外部的杂质根除。确保污水能及时的排出，净化作用好，不会发生拥堵的现象，处理污水的功率得到前进。该设备净化能力强，工作进程简略，操作便当，有利于环保。
