摘要

本实用新型公开了一种利用渗滤液对养殖粪污进行清理收集的内部循环节水系统，包括粪污池、渗滤液水箱、发酵槽、冲洗泵，发酵槽设于粪污池的侧边;发酵槽的上方设有喷淋管，粪污池与喷淋管之间通过粪污泵和相配套的管路相连通;渗滤液水箱设于粪污池的侧边;渗滤液水箱与粪污池相连通;发酵槽的渗滤液出水端与渗滤液水箱相连接;粪污池与畜牧养殖舍的清粪沟相连通;冲洗泵的进水端与渗滤液水箱相连通;冲洗泵的出水端通过冲洗管路与清粪沟相连接。本实用新型结构简单，带循环清理粪污功能，畜牧养殖舍内本应配置的刮粪装置也可以省去，节省工程造价，另外采用渗滤液进行冲洗，清粪沟内残留的杂质少，对畜牧养殖舍的卫生保洁也起到很好的作用。

权利要求书

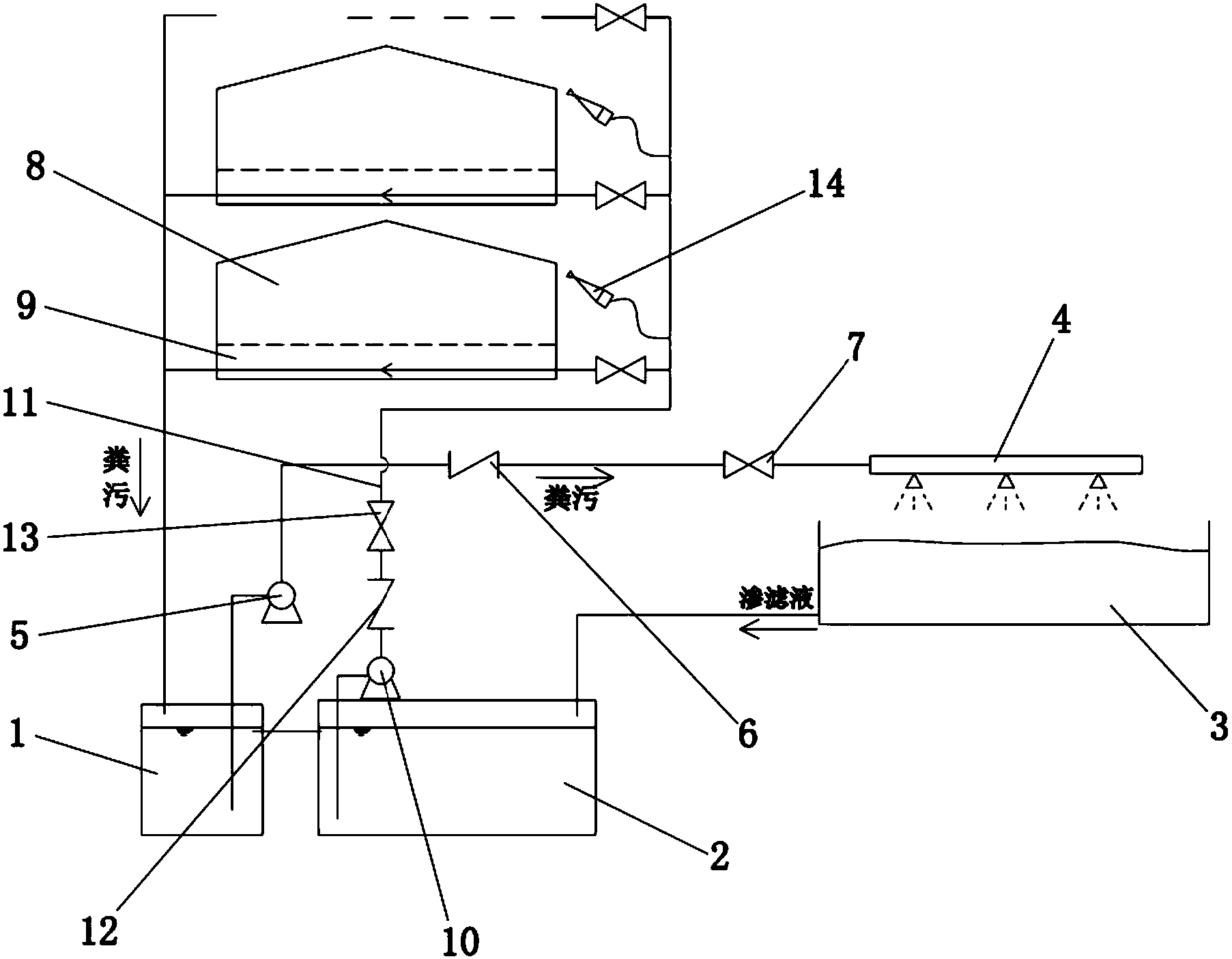

1.利用渗滤液对养殖粪污进行清理收集的内部循环节水系统，其特征在于：包括粪污池(1)、渗滤液水箱(2)、发酵槽(3)、冲洗泵(10)，所述发酵槽(3)设于粪污池(1)的侧边;所述发酵槽(3)的上方设有喷淋管(4)，所述粪污池(1)与喷淋管(4)之间通过粪污泵(5)和相配套的管路相连通;所述渗滤液水箱(2)设于粪污池(1)的侧边;所述渗滤液水箱(2)上部的溢流口与粪污池(1)的上部相连通;所述发酵槽(3)的渗滤液出水端与渗滤液水箱(2)相连接;所述粪污池(1)与畜牧养殖舍(8)的清粪沟(9)相连通;所述冲洗泵(10)的进水端与渗滤液水箱(2)相连通;所述冲洗泵(10)的出水端通过冲洗管路(11)与清粪沟(9)相连接。

2.根据权利要求1所述的利用渗滤液对养殖粪污进行清理收集的内部循环节水系统，其特征在于：所述粪污泵(5)与喷淋管(4)之间设有第一止回阀(6)和第一阀门(7)。

3.根据权利要求1所述的利用渗滤液对养殖粪污进行清理收集的内部循环节水系统，其特征在于：所述冲洗管路(11)上设有第二止回阀(12)、第二阀门(13)。

4.根据权利要求1所述的利用渗滤液对养殖粪污进行清理收集的内部循环节水系统，其特征在于：所述畜牧养殖舍(8)上设有手动高压清洗喷头(14)。

说明书

利用渗滤液对养殖粪污进行清理收集的内部循环节水系统

技术领域

本实用新型涉及养殖粪污异位发酵系统技术领域，尤其涉及到一种利用渗滤液对养殖粪污进行清理收集的内部循环节水系统。

背景技术

养殖场为了减少粪污排放量，普遍采取漏缝地板干清粪的方式，即不通过水冲洗畜牧养殖舍的方式对粪污进行收集，通过这种清理粪污的方式可以大量减少粪污的产生，对保护环境起到非常重要的作用。但在实际实施的过程中，很多场合还是避免不了需要采用外来水源对粪污进行辅助的冲洗才能把粪污清理到后段的粪污池，如此由于增加了外来水源，无形中增加了污染量。

实用新型内容

本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、实用的利用渗滤液对粪污进行清理收集的内部循环节水系统。

本实用新型是通过如下方式实现的：

利用渗滤液对养殖粪污进行清理收集的内部循环节水系统，其特征在于：包括粪污池、渗滤液水箱、发酵槽、冲洗泵，所述发酵槽设于粪污池的侧边;所述发酵槽的上方设有喷淋管，所述粪污池与喷淋管之间通过粪污泵和相配套的管路相连通;所述渗滤液水箱设于粪污池的侧边;所述渗滤液水箱上部的溢流口与粪污池的上部相连通;所述发酵槽的渗滤液出水端与渗滤液水箱相连接;所述粪污池与畜牧养殖舍的清粪沟相连通;所述冲洗泵的进水端与渗滤液水箱相连通;所述冲洗泵的出水端通过冲洗管路与清粪沟相连接。

进一步地，所述粪污泵与喷淋管之间设有第一止回阀和第一阀门。

进一步地，所述冲洗管路上设有第二止回阀、第二阀门。

进一步地，所述畜牧养殖舍上设有手动高压清洗喷头。

本实用新型的有益效果在于：结构简单，带循环清理粪污功能，甚至连畜牧养殖舍内本应配置的刮粪装置也可以省去，节省工程造价，另外采用渗滤液进行冲洗，粪坑内残留的杂质少，对畜牧养殖舍的卫生保洁也起到很好的作用。另外，由于为内部循环用水，即使长时间和高强度清洗养殖舍耶不会增加循环系统内部的水量，清洗时间和强度可不受任何限制。
