摘要

本实用新型公开了一种用于处理饲养废水的曝气设备，包含两个沿竖直方向设置的榜首导气管，所述榜首导气管的外圈活动套接有榜首活动板，两个所述榜首活动板相互接近的一侧焊接有水平设置的曝气架主体，所述曝气架主体的底部衔接有两个软管，所述软管远离曝气架主体的一端衔接有设备箱，所述设备箱的底部内壁衔接有输出轴朝上的驱动电机，所述驱动电机的输出轴结尾固定套接有扇叶，所述设备箱的两边外壁的底部焊接有水平设置的第二导气管，且第二导气管远离设备箱的一端与榜首导气管焊接。本实用新型设计新颖，操作简略，便利调整曝气架主体的高度，使其在水体中处于适宜的高度，这样就能够满意不同深度水体的运用，适宜进行市场推广。

　　权利要求书

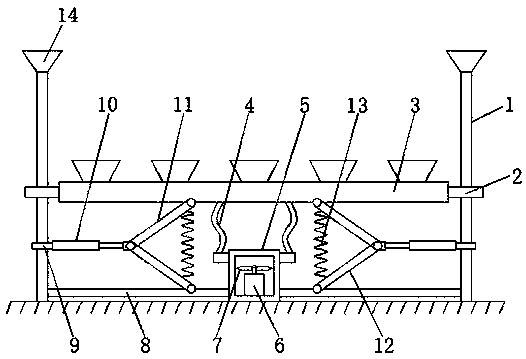

1.一种用于处理饲养废水的曝气设备，包含两个沿竖直方向设置的榜首导气管(1)，其特征在于，所述榜首导气管(1)的外圈活动套接有榜首活动板(2)，两个所述榜首活动板(2)相互接近的一侧焊接有水平设置的曝气架主体(3)，所述曝气架主体(3)的底部衔接有两个软管(4)，所述软管(4)远离曝气架主体(3)的一端衔接有设备箱(5)，所述设备箱(5)的底部内壁衔接有输出轴朝上的驱动电机(6)，所述驱动电机(6)的输出轴结尾固定套接有扇叶(7)，所述设备箱(5)的两边外壁的底部焊接有水平设置的第二导气管(8)，且第二导气管(8)远离设备箱(5)的一端与榜首导气管(1)焊接，所述榜首活动板(2)的下方设有活动套接在榜首导气管(1)外圈的第二活动板(9)，两个所述第二活动板(9)相互接近的一侧均焊接有水平设置的推杆电机(10)，所述推杆电机(10)的输出轴结尾滚动衔接有榜首衔接杆(11)和第二衔接杆(12)，且榜首衔接杆(11)远离推杆电机(10)的一端与曝气架主体(3)铰接，所述第二衔接杆(12)远离推杆电机(10)的一端与第二导气管(8)铰接。

2.依据权利要求1所述的一种用于处理饲养废水的曝气设备，其特征在于，所述推杆电机(10)的输出轴结尾焊接有转轴，且榜首衔接杆(11)和第二衔接杆(12)均活动套接在转轴的外圈，所述转轴的两头均焊接有挡板。

3.依据权利要求1所述的一种用于处理饲养废水的曝气设备，其特征在于，所述榜首活动板(2)和第二活动板(9)的内部均开设有同轴设置的导向孔，且榜首导气管(1)贯穿导气孔。

4.依据权利要求1所述的一种用于处理饲养废水的曝气设备，其特征在于，所述榜首导气管(1)接近第二导气管(8)的一侧管壁开设有榜首通孔，且第二导气管(8)经过榜首通孔与榜首导气管(1)连通，所述设备箱(5)的两边箱壁均开设有第二通孔，且第二导气管(8)经过第二通孔与设备箱(5)连通。

5.依据权利要求1所述的一种用于处理饲养废水的曝气设备，其特征在于，所述榜首衔接杆(11)和第二衔接杆(12)远离推杆电机(10)的一端相互接近的一侧衔接有绷簧(13)。

6.依据权利要求1所述的一种用于处理饲养废水的曝气设备，其特征在于，所述榜首导气管(1)的顶端焊接有进气罩(14)。

说明书

一种用于处理饲养废水的曝气设备

技能领域

本实用新型触及饲养废水处理技能领域，尤其触及一种用于处理饲养废水的曝气设备。

背景技能

曝气是指人为经过适当设备向生化曝气池中通入空气，以达到预期的意图。曝气不只使池内液体与空气触摸充氧，而且由于搅动液体，加快了空气中氧向液体中转移，从而完成充氧的意图;此外，曝气还有防止池内悬浮体下沉，加强池内有机物与微生物与溶解氧触摸的意图，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。

饲养废水在搜集后，不能直接排放到环境中，可是又不能静置糟蹋，这就需要对废水进行处理，而废水处理常用的手法就是进行微生物降解，而为了加快降解的功率，需要及时添加废水中的含氧量，现有的曝气设备一般是固定在池底，然而固定设备后，在水池中水体深度不同时，微生物活动深度也不同，这就导致曝气作用不一样，为此咱们提出了一种用于处理饲养废水的曝气设备。

实用新型内容

本实用新型的意图是为了解决现有技能中存在的缺陷，而提出的一种用于处理饲养废水的曝气设备。

为了实现上述意图，本实用新型采用了如下技能方案：

一种用于处理饲养废水的曝气设备，包含两个沿竖直方向设置的榜首导气管，所述榜首导气管的外圈活动套接有榜首活动板，两个所述榜首活动板相互接近的一侧焊接有水平设置的曝气架主体，所述曝气架主体的底部衔接有两个软管，所述软管远离曝气架主体的一端衔接有设备箱，所述设备箱的底部内壁衔接有输出轴朝上的驱动电机，所述驱动电机的输出轴结尾固定套接有扇叶，所述设备箱的两边外壁的底部焊接有水平设置的第二导气管，且第二导气管远离设备箱的一端与榜首导气管焊接，所述榜首活动板的下方设有活动套接在榜首导气管外圈的第二活动板，两个所述第二活动板相互接近的一侧均焊接有水平设置的推杆电机，所述推杆电机的输出轴结尾滚动衔接有榜首衔接杆和第二衔接杆，且榜首衔接杆远离推杆电机的一端与曝气架主体铰接，所述第二衔接杆远离推杆电机的一端与第二导气管铰接。

优选的，所述推杆电机的输出轴结尾焊接有转轴，且榜首衔接杆和第二衔接杆均活动套接在转轴的外圈，所述转轴的两头均焊接有挡板。

优选的，所述榜首活动板和第二活动板的内部均开设有同轴设置的导向孔，且榜首导气管贯穿导气孔。

优选的，所述榜首导气管接近第二导气管的一侧管壁开设有榜首通孔，且第二导气管经过榜首通孔与榜首导气管连通，所述设备箱的两边箱壁均开设有第二通孔，且第二导气管经过第二通孔与设备箱连通。

优选的，所述榜首衔接杆和第二衔接杆远离推杆电机的一端相互接近的一侧衔接有绷簧。

优选的，所述榜首导气管的顶端焊接有进气罩。

与现有的技能相比，本实用新型的有益作用是：本实用新型经过设备有榜首导气管、第二导气管、设备箱、驱动电机、扇叶、绷簧、软管、榜首衔接杆、第二衔接杆和推杆电机等结构，其间推杆电机带动榜首衔接杆和第二衔接杆移动，经过改动榜首衔接杆和第二衔接杆夹角的改动，从而能够改动曝气架主体的高度，便利曝气架主体在水体中处于适宜的高度，该设备设计新颖，操作简略，便利调整曝气架主体的高度，使其在水体中处于适宜的高度，这样就能够满意不同深度水体的运用，适宜进行市场推广。
