摘要

一种肉联厂、屠宰场废水废物处理一体机，其膜离机别离和废水吸污泵及衔接废物破碎机的水泵衔接，一起膜离机经过管道及提升机和雾化焚化炉的燃烧室衔接，燃烧室经过管道和冷热交换器衔接，一起冷热交换器经过管道和布袋除尘器衔接，布袋除尘器经过管道和烟囱衔接;本实用新型是一体机规划，组装式结构，安装简便，修理方便，处理时刻短，渣、水别离更彻底，减少了环境污染。

　　权利要求书

1、一种肉联厂、屠宰场废水废物处理一体机，其特征在于：其膜 离机别离和废水吸污泵及衔接废物破碎机的水泵衔接，一起膜离机通 过管道及提升机和雾化焚化炉的燃烧室衔接，燃烧室经过管道和冷热 交换器衔接，一起冷热交换器经过管道和布袋除尘器衔接，布袋除尘 器经过管道和烟囱衔接。

2、如权利要求1所述的肉联厂、屠宰场废水废物处理一体机， 其特征在于：膜离机选用两级膜离技能，其间一次网滤的孔径为 500μm，开始微滤过滤微滤膜为孔径大于0.02μm直到10μm的多孔膜， 或许孔径为10到200的超越滤膜。

说明书

肉联厂、屠宰场废水废物处理一体机

技能领域

本实用新型触及一种肉联厂、屠宰场废水废物处理一体机。

背景技能

肉联厂、屠宰场属废水废物高产单位，废水中多含血水，废物中 多含动物内脏、毛发等，存放时刻过长，会发生难闻的腥臭味，且容 易繁殖各种病菌。现在大多数肉联厂、屠宰场大多经过排入城市污水 管网或许干脆直接排放到周围的自然环境中去，这样不只加剧了城市 污水处理的负荷，而且更严峻的破坏了自然环境，损害人体的健康。

实用新型内容

针对上述现有技能存在的问题，本创造人积多年从事本领域作业 的经历，经不断的规划改善，反复研究论证，创造本实用新型一种肉 联厂、屠宰场废水废物处理一体机。

本实用新型选用的技能方案是：一种肉联厂、屠宰场废水废物处 理一体机，其特征在于：其膜离机别离和废水吸污泵及衔接废物破碎 机的水泵衔接，一起膜离机经过管道及提升机和雾化焚化炉的燃烧室 衔接，燃烧室经过管道和冷热交换器衔接，一起冷热交换器经过管道 和布袋除尘器衔接，布袋除尘器经过管道和烟囱衔接。

上述膜离机选用两级膜离技能，其间一次网滤的孔径为500μm， 开始微滤过滤微滤膜为孔径大于0.02μm直到10μm的多孔膜，或许 孔径为10到200(1=10-10m)的超越滤膜。

本实用新型具有的特色：

1、本技能是一体机规划，组装式结构，安装简便，修理方便，处 理时刻短。以100Kg/h为例，膜离的时刻是3～5分钟，燃烧的时刻是 7～8分钟，因此可实现用较小的占地面积来处理大量的废水废物，处 理量为100Kg/h的设备占地仅为2.5m×4.35m。

2、选用先进的两级膜离技能，使渣、水别离更彻底。气动膜离采 用微滤技能，能够滤掉水中废渣及部分高分子血水，不易阻塞。二次 膜离选用超滤技能，能彻底、彻底的到达血、水别离的意图。两级膜 离技能的应用能够减轻冲击负荷，而且具有比单级膜离处理彻底、不 易阻塞等特色。而且充分考虑到膜离工艺存在的问题，专门规划的反 冲洗水泵对膜高压进行清洗，大大延长了膜的寿数。

3、雾化焚化炉的雾化器对浓血水进行雾化，利于废渣、浓血水的 高纤维和高蛋白质特色，燃烧只需要助燃，提高了燃烧功率，减少了 运转成本，废渣、浓血水燃烧后发生的热能经废热运用体系回收，利 用余热加热膜离后的净出水，实现热水回用，提供给肉联厂、屠宰场 内部运用。直燃炉占地面积小，节省燃料，无二次污染。规划负压燃 烧，不逆火，操作安全可靠。温控焚烧助燃，自动化程度高，安全、 卫生，操作方便省力。二次室有用容积大，停留时刻长，可对一次室 发生的废气进行高温破坏使到达彻底燃烧并可去除颗粒较大的粉尘。

4、尾气处理体系可很好的对尾气中SO2、二恶英、粉尘颗粒以及 重金属污染物进行吸收，避免了由于燃烧发生的污染物对大气的二次 污染，使排放的烟气到达国家的排放标准。

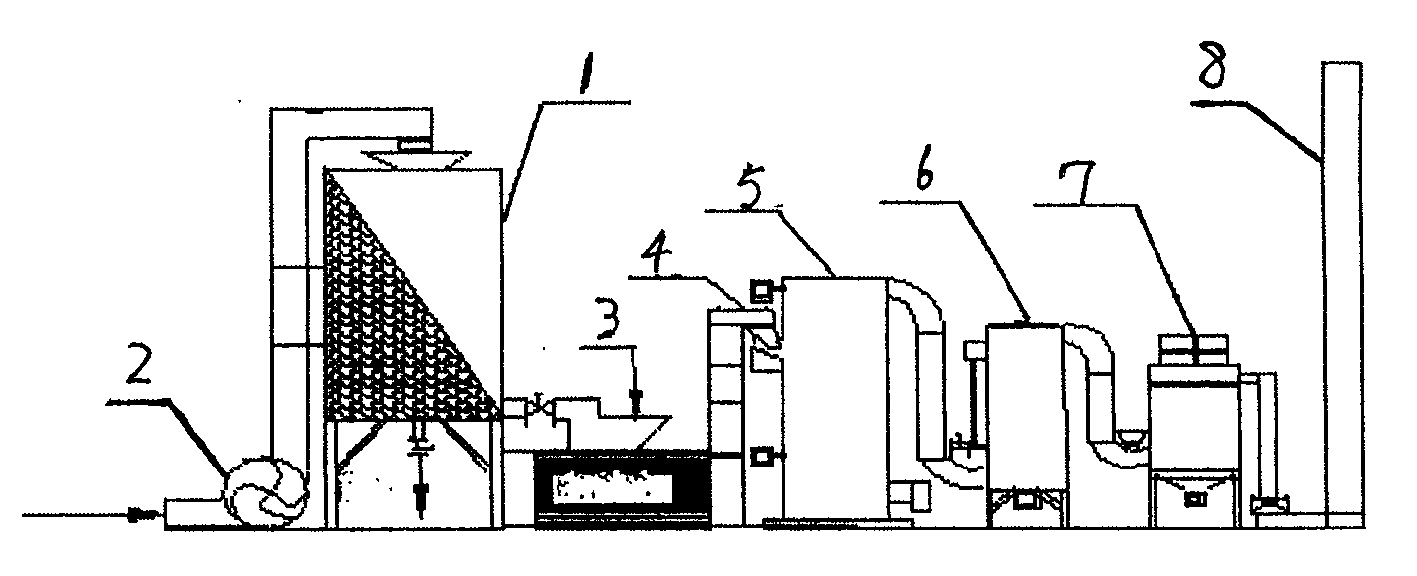

下面结合附图及具体施行例对本创造作进一步的详细说明。
