摘要
本实用新型公开了一种工厂化工用的废水处理分流疏导装置，包括顶座、基座、底座、第一导管和阀门，所述基座上表面中部开设有第二凹槽，所述第二凹槽内壁焊接有两个隔板，所述隔板与第二凹槽相邻面靠近底端处均焊接有斜板，所述基座上表面通过螺栓固定连接有顶座，所述顶座上表面中部开设有第一凹槽，所述第一凹槽下表面的顶座均匀套接有三个第一导管，所述第一导管包括法兰;本实用新型通过将顶座上表面中部开设有的第一凹槽，并在基座上表面中部开设有的第二凹槽，且将三个第一导管分别通过法兰与第二导管固定连接，且将三个第二导管外围均开设有孔径不同的蜂窝孔，使得在分流疏导废水时能够简单易行弥补现有技术的不足。
权利要求书

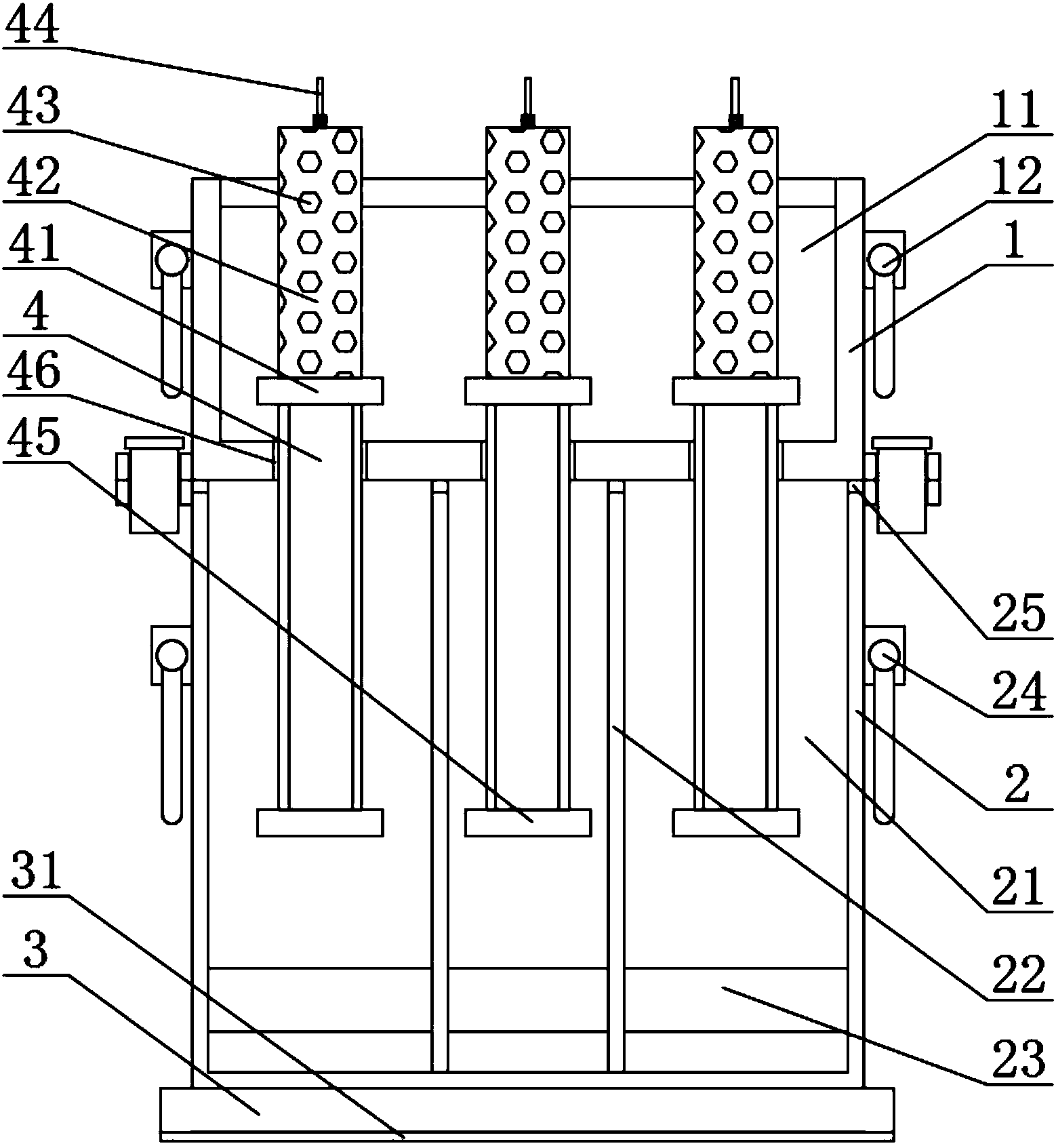

1.一种工厂化工用的废水处理分流疏导装置，包括顶座(1)、基座(2)、底座(3)、第一导管(4)和阀门(5)，其特征在于：所述基座(2)上表面中部开设有第二凹槽(21)，所述第二凹槽(21)内壁焊接有两个隔板(22)，所述隔板(22)与第二凹槽(21)相邻面靠近底端处均焊接有斜板(23)，所述基座(2)上表面通过螺栓固定连接有顶座(1)，所述顶座(1)上表面中部开设有第一凹槽(11)，所述第一凹槽(11)下表面的顶座(1)均匀套接有三个第一导管(4)，所述第一导管(4)包括法兰(41)，所述第一导管(4)外围顶端均通过法兰(41)固定连接有第二导管(42)，所述第二导管(42)外围均开设有蜂窝孔(43)，所述第一导管(4)外围底端均焊接有限位环(45)，所述第一导管(4)外围的顶座(1)均镶嵌有密封圈(46)，所述基座(2)一侧靠近底端处通过螺栓固定连接有三个阀门(5)。
2.根据权利要求1所述的一种工厂化工用的废水处理分流疏导装置，其特征在于：所述基座(2)下表面焊接有底座(3)，所述底座(3)下表面黏贴有橡胶垫(31)，所述第二导管(42)外围的蜂窝孔(43)孔径均不相同。
3.根据权利要求1所述的一种工厂化工用的废水处理分流疏导装置，其特征在于：所述基座(2)两侧靠近顶端处均通过螺栓固定连接有第二手柄(24)，所述基座(2)上表面边缘处黏贴有密封垫(25)。
4.根据权利要求1所述的一种工厂化工用的废水处理分流疏导装置，其特征在于：所述顶座(1)两侧靠近顶端处均通过螺栓固定连接有第一手柄(12)。
5.根据权利要求1所述的一种工厂化工用的废水处理分流疏导装置，其特征在于：所述第二导管(42)顶端中部均通过螺栓固定连接有第三手柄(44)。
说明书
一种工厂化工用的废水处理分流疏导装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种工厂化工用的废水处理分流疏导装置。
背景技术
工业废水(industrial wastewater)包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。而在对废水进行处理时需要对废水进行分流疏导，以达到第一步过滤分离杂物的目的，而现有技术中的分流疏导装置还不够完善，例如：
1.现有技术中的工厂化工用废水处理分流疏导装置由于其结构上的缺陷，在使用时不够方便，存在着安装繁琐，清理麻烦，工作量大等不足，大大影响了废水的分流疏导的效率，无法满足现有技术的要求。
2.现有技术中的工厂化工用废水处理分流疏导装置由于其自身的不足，在使用时，难以快速有效的将废水进行第一步分流疏导，使得在处理废水时难度大大增加，无法满足现有技术所需。
实用新型内容
本实用新型的目的在于提供一种工厂化工用的废水处理分流疏导装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工厂化工用的废水处理分流疏导装置，包括顶座、基座、底座、第一导管和阀门，所述基座上表面中部开设有第二凹槽，所述第二凹槽内壁焊接有两个隔板，所述隔板与第二凹槽相邻面靠近底端处均焊接有斜板，所述基座上表面通过螺栓固定连接有顶座，所述顶座上表面中部开设有第一凹槽，所述第一凹槽下表面的顶座均匀套接有三个第一导管，所述第一导管包括法兰，所述第一导管外围顶端均通过法兰固定连接有第二导管，所述第二导管外围均开设有蜂窝孔，所述第一导管外围底端均焊接有限位环，所述第一导管外围的顶座均镶嵌有密封圈，所述基座一侧靠近底端处通过螺栓固定连接有三个阀门。
优选的，所述基座下表面焊接有底座，所述底座下表面黏贴有橡胶垫，所述第二导管外围的蜂窝孔孔径均不相同。
优选的，所述基座两侧靠近顶端处均通过螺栓固定连接有第二手柄，所述基座上表面边缘处黏贴有密封垫。
优选的，所述顶座两侧靠近顶端处均通过螺栓固定连接有第一手柄。
优选的，所述第二导管顶端中部均通过螺栓固定连接有第三手柄。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过螺栓可以将顶座与基座进行固定连接，使得在分流疏导废水时能够简化安装步骤，且方便拆卸，便于以后的清理，大大减轻工作者的劳动强度，有效的弥补了现有技术的不足。
2、本实用新型通过将顶座上表面中部开设有的第一凹槽，并在基座上表面中部开设有的第二凹槽，且将三个第一导管分别通过法兰与第二导管固定连接，且将三个第二导管外围均开设有孔径不同的蜂窝孔，使得在分流疏导废水时能够简单易行弥补现有技术的不足。
